Cosa sono le resistenze elettriche

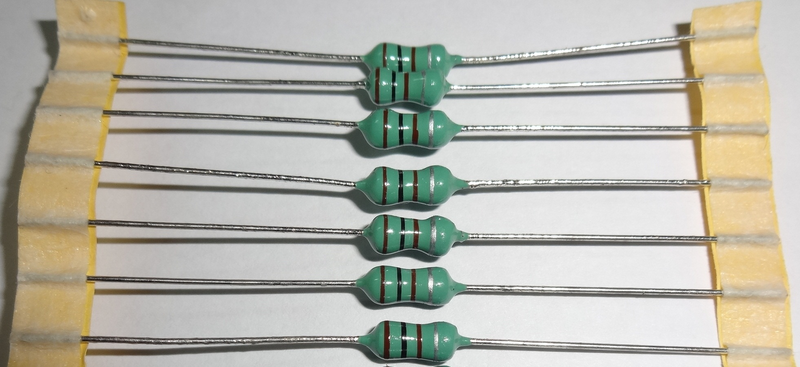

Un resistore è un componente elettronico passivo a due terminali che implementa la resistenza elettrica come elemento di circuito. La sua funzione primaria è ridurre il flusso di corrente elettrica in un circuito. I resistori sono onnipresenti nei circuiti elettronici e sono essenziali per una vasta gamma di applicazioni, dalla limitazione della corrente nella circuiteria di potenza all'impostazione dei livelli di bias nei circuiti analogici a basso segnale. La scelta appropriata del resistore, basata sulle sue caratteristiche fisiche e prestazionali, è cruciale per il funzionamento affidabile ed efficiente di qualsiasi sistema elettronico.

Descrizione Fisica: Fisicamente, un resistore è costituito da un materiale resistivo che offre opposizione al flusso di corrente. I terminali metallici sono collegati a questo materiale resistivo per permettere la connessione al resto del circuito. La resistenza di un resistore è determinata dalla resistività del materiale, dalla sua lunghezza e dalla sua area della sezione trasversale. Matematicamente, la resistenza (R) è data dalla formula: R = ρL/A, dove ρ è la resistività del materiale, L è la lunghezza del materiale e A è l'area della sezione trasversale. La forma fisica può variare considerevolmente, dai piccoli resistori a montaggio superficiale (SMD) utilizzati nell'elettronica moderna ai resistori di potenza di grandi dimensioni utilizzati in applicazioni industriali. La tolleranza, la stabilità termica e la potenza nominale sono parametri critici da considerare nella selezione di un resistore.

Materiali: I resistori sono fabbricati utilizzando una varietà di materiali, ognuno con proprietà uniche che influenzano le loro prestazioni. Due tipi comuni sono i resistori a film sottile e a film spesso.

• Resistori a Film Sottile: I resistori a film sottile sono realizzati depositando un sottile strato di materiale resistivo (come metalli nobili, ossidi metallici o nitruri) su un substrato isolante (solitamente ceramica). Lo spessore del film è tipicamente nell'ordine di pochi nanometri. I resistori a film sottile offrono alta precisione, bassa rumorosità e buona stabilità di temperatura. Sono ideali per applicazioni che richiedono alta accuratezza e stabilità, come circuiti di precisione analogici e strumentazione. La tecnica di deposizione, come la sputtering o l'evaporazione, permette un controllo preciso dello spessore e della composizione del film, portando a resistori con tolleranze strette (fino allo 0.1%). Il coefficiente di temperatura della resistenza (TCR) è un parametro critico; i resistori a film sottile tendono ad avere un TCR inferiore rispetto ai resistori a film spesso, il che significa che la loro resistenza varia meno con la temperatura. I resistori a film sottile sono spesso utilizzati in applicazioni che richiedono alta stabilità a lungo termine, come negli standard di riferimento di precisione.
• Resistori a Film Spesso: I resistori a film spesso sono realizzati depositando una pasta spessa di materiale resistivo (una miscela di polveri metalliche, vetro e leganti organici) su un substrato ceramico. Lo spessore del film è tipicamente nell'ordine di decine di micrometri, molto più spesso rispetto ai film sottili. Dopo la deposizione, il resistore viene cotto ad alta temperatura per sinterizzare la pasta e formare uno strato resistivo solido. I resistori a film spesso sono meno costosi da produrre rispetto ai film sottili e sono adatti per applicazioni di uso generale. Tuttavia, tendono ad avere una precisione inferiore, una rumorosità maggiore e una stabilità di temperatura peggiore rispetto ai film sottili. Sono comunemente utilizzati in applicazioni dove il costo è una priorità e dove non sono richieste prestazioni di alta precisione. La variazione della resistenza con la temperatura è un fattore critico; i resistori a film spesso possono mostrare variazioni significative in ambienti con temperature fluttuanti, richiedendo compensazione o l'uso di resistori con tolleranze più strette. L'affidabilità a lungo termine è influenzata dall'umidità e dalla temperatura; la sigillatura e l'incapsulamento adeguati sono essenziali per prevenire la degradazione.

Ruolo nei Circuiti Analogici e di Potenza: Nei circuiti analogici, i resistori sono utilizzati per impostare i livelli di bias dei transistor, per creare partitori di tensione, per limitare la corrente e per fornire feedback nei amplificatori operazionali. La scelta appropriata del valore del resistore influenza direttamente le prestazioni del circuito, come il guadagno, la stabilità e la risposta in frequenza. Nei circuiti di potenza, i resistori sono utilizzati per limitare la corrente, per proteggere i componenti dai sovraccarichi e per dissipare la potenza in forma di calore. I resistori di potenza devono essere in grado di dissipare una quantità significativa di energia senza surriscaldarsi eccessivamente. La potenza nominale del resistore deve essere scelta in base alla massima potenza che il resistore dovrà dissipare nel circuito. La resistenza deve essere scelta per limitare la corrente entro i limiti di sicurezza dei componenti del circuito. Nei circuiti analogici, la precisione e la stabilità del resistore sono essenziali per garantire prestazioni accurate. Ad esempio, in un amplificatore operazionale, i resistori di feedback determinano il guadagno dell'amplificatore; piccole variazioni nella resistenza possono influenzare significativamente il guadagno. Nei circuiti di potenza, i resistori sono utilizzati per proteggere i componenti da sovracorrente. Ad esempio, un resistore in serie con un LED può limitare la corrente attraverso il LED, prevenendo danni dovuti a un'eccessiva corrente. In entrambi i tipi di circuiti, la scelta del tipo di resistore (film sottile, film spesso, wirewound, ecc.) dipende dai requisiti specifici dell'applicazione. Considerazioni chiave includono la precisione, la stabilità, la potenza nominale, la temperatura di funzionamento e il costo.

Dissipazione Termica: La dissipazione termica è un aspetto critico nella progettazione con resistori, specialmente nei circuiti di potenza. Quando una corrente passa attraverso un resistore, l'energia elettrica viene convertita in calore. La quantità di calore generata è proporzionale al quadrato della corrente e alla resistenza (P = I²R). Se il calore generato non viene dissipato efficacemente, la temperatura del resistore può aumentare, portando a un degrado delle prestazioni, a un cambiamento del valore della resistenza o, nei casi estremi, alla rottura del resistore. I resistori hanno una potenza nominale, che rappresenta la massima potenza che possono dissipare in modo continuo senza superare una temperatura di funzionamento sicura. La potenza nominale è solitamente specificata a una temperatura ambiente di 25°C. A temperature più elevate, la potenza nominale deve essere declassata per garantire che la temperatura del resistore non superi il limite massimo consentito.

La dissipazione termica può essere migliorata utilizzando resistori con una maggiore superficie, utilizzando dissipatori di calore o fornendo una ventilazione adeguata. I resistori di potenza sono spesso progettati con un corpo metallico per facilitare la dissipazione del calore. Il corpo metallico può essere fissato a un dissipatore di calore per aumentare ulteriormente la dissipazione termica. La scelta del resistore e delle tecniche di raffreddamento dipende dalla quantità di potenza da dissipare e dalla temperatura ambiente. In applicazioni con alta densità di potenza, è essenziale considerare attentamente la dissipazione termica per garantire l'affidabilità e la durata del circuito.

Esempi di applicazioni pratiche dove la dissipazione termica è cruciale includono alimentatori, amplificatori audio e inverter di potenza. In questi circuiti, i resistori di potenza sono spesso utilizzati per limitare la corrente o per dissipare l'energia in eccesso. La progettazione termica deve garantire che i resistori funzionino entro i loro limiti di temperatura per evitare guasti prematuri. L'analisi termica può essere eseguita utilizzando software di simulazione per prevedere la temperatura dei resistori e ottimizzare la dissipazione termica. La misurazione della temperatura dei resistori durante il funzionamento è un altro modo per verificare che la progettazione termica sia adeguata.

Circuiti Digitali (ESP32 / Arduino)

Nei circuiti digitali, in particolare quelli basati su microcontrollori come ESP32 e Arduino, i resistori svolgono un ruolo fondamentale nella protezione dei pin GPIO (General Purpose Input/Output), nella gestione delle correnti di leakage e nella configurazione delle resistenze di pull-up/pull-down. La corretta implementazione dei resistori in questi contesti è cruciale per garantire l'affidabilità e la stabilità del sistema embedded.

Protezione dei Pin GPIO: I pin GPIO dei microcontrollori sono sensibili a sovracorrenti e sovratensioni. Un'eccessiva corrente può danneggiare permanentemente il pin, mentre una sovratensione può causare malfunzionamenti o distruzione del microcontrollore. I resistori di limitazione di corrente sono comunemente utilizzati per proteggere i pin GPIO da danni. Quando un pin GPIO è collegato a un dispositivo esterno, come un LED o un sensore, un resistore in serie con il pin limita la corrente che può fluire attraverso il pin in caso di cortocircuito o sovraccarico. Il valore del resistore deve essere scelto in modo da limitare la corrente entro i limiti massimi consentiti dal datasheet del microcontrollore. La corrente massima tipica per un pin GPIO di un ESP32 o Arduino è di circa 20-40 mA. Pertanto, il valore del resistore deve essere calcolato per garantire che la corrente non superi questo limite. Ad esempio, se un pin GPIO a 3.3V è collegato a un LED e si desidera limitare la corrente a 20 mA, il valore del resistore può essere calcolato utilizzando la legge di Ohm: R = V/I = 3.3V / 0.02A = 165 Ohm. È consigliabile utilizzare un resistore con un valore leggermente superiore, come 180 Ohm o 220 Ohm, per fornire un margine di sicurezza. Il dimensionamento corretto del resistore di limitazione di corrente è fondamentale per prevenire danni al microcontrollore e garantire la sua longevità.

Gestione delle Correnti di Leakage: I pin GPIO dei microcontrollori presentano correnti di leakage, che sono piccole correnti che fluiscono attraverso il pin anche quando è in stato di alta impedenza. Queste correnti possono influenzare il funzionamento di circuiti esterni, in particolare quelli con alta impedenza. Le correnti di leakage sono dovute alla presenza di diodi di protezione ESD (Electrostatic Discharge) integrati nel pin GPIO. Questi diodi proteggono il pin da sovratensioni, ma causano anche una piccola corrente di leakage. La corrente di leakage tipica per un pin GPIO di un ESP32 o Arduino è di pochi microampere. In alcune applicazioni, questa corrente può essere trascurabile, ma in altre può causare problemi. Ad esempio, se un pin GPIO è utilizzato per leggere un sensore con alta impedenza, la corrente di leakage può scaricare il condensatore del sensore, causando letture errate. Per ridurre l'effetto delle correnti di leakage, è possibile utilizzare resistori di pull-up o pull-down con valori relativamente bassi. Questi resistori forniscono un percorso a bassa impedenza per la corrente di leakage, impedendo che influenzi il circuito esterno. Il valore del resistore deve essere scelto in modo da bilanciare la riduzione della corrente di leakage con il consumo di energia. Un valore troppo basso del resistore aumenterà il consumo di energia, mentre un valore troppo alto non sarà efficace nel ridurre la corrente di leakage.

Calcolo delle Resistenze di Limitazione per Segnali Digitali (3.3V e 5V): Quando si interfacciano dispositivi digitali con diversi livelli di tensione (ad esempio, un dispositivo a 5V con un microcontrollore a 3.3V), è necessario utilizzare resistori di limitazione di corrente per proteggere i pin GPIO del microcontrollore. La tensione di 5V, se applicata direttamente a un pin GPIO a 3.3V, può danneggiare il microcontrollore. Un resistore in serie con il pin limita la corrente che può fluire attraverso il pin e riduce la tensione al livello di 3.3V. Il valore del resistore può essere calcolato utilizzando la legge di Ohm: R = (V_source - V_protected) / I_max, dove V_source è la tensione del dispositivo esterno, V_protected è la tensione massima consentita per il pin GPIO e I_max è la corrente massima consentita per il pin GPIO. Ad esempio, se si desidera interfacciare un dispositivo a 5V con un pin GPIO a 3.3V e la corrente massima consentita è 20 mA, il valore del resistore può essere calcolato come: R = (5V - 3.3V) / 0.02A = 85 Ohm. È consigliabile utilizzare un resistore con un valore leggermente superiore, come 100 Ohm o 120 Ohm, per fornire un margine di sicurezza. È importante notare che il resistore di limitazione di corrente riduce anche la velocità di commutazione del segnale digitale. Un valore troppo alto del resistore può rendere il segnale troppo lento per alcune applicazioni. Pertanto, il valore del resistore deve essere scelto in modo da bilanciare la protezione del pin GPIO con la velocità di commutazione del segnale.

Resistenze di Pull-Up e Pull-Down con ESP32

Le resistenze di pull-up e pull-down sono componenti essenziali nei circuiti digitali, in particolare quando si lavora con microcontrollori come ESP32 e Arduino. Servono a definire lo stato logico di un pin di ingresso quando non è attivamente pilotato da un segnale esterno. Senza una resistenza di pull-up o pull-down, il pin di ingresso potrebbe fluttuare in uno stato indeterminato, rendendo la lettura inaffidabile. La scelta tra pull-up e pull-down, così come il valore della resistenza, dipende dai requisiti specifici dell'applicazione.

Spiegazione Teorica e Pratica: Una resistenza di pull-up connette un pin di ingresso a una tensione positiva (ad esempio, 3.3V o 5V). Quando il pin non è pilotato da un segnale esterno, la resistenza di pull-up lo mantiene a un livello logico alto. Un evento esterno, come la pressione di un pulsante, può tirare il pin a livello logico basso, consentendo al microcontrollore di rilevare l'evento. Una resistenza di pull-down, al contrario, connette un pin di ingresso a massa (0V). Quando il pin non è pilotato, la resistenza di pull-down lo mantiene a livello logico basso. Un evento esterno può tirare il pin a livello logico alto. La scelta tra pull-up e pull-down dipende dalla logica del circuito. Se si desidera che il pin sia in stato alto per impostazione predefinita e passi a basso quando viene attivato un evento, si utilizza una resistenza di pull-up. Se si desidera che il pin sia in stato basso per impostazione predefinita e passi a alto quando viene attivato un evento, si utilizza una resistenza di pull-down. L'implementazione pratica di resistenze di pull-up e pull-down è semplice. Basta collegare un resistore tra il pin di ingresso e la tensione positiva (pull-up) o massa (pull-down). Il valore del resistore deve essere scelto in modo da bilanciare la sensibilità del pin con il consumo di energia. Un valore troppo basso del resistore aumenterà il consumo di energia, mentre un valore troppo alto renderà il pin più suscettibile al rumore e alle interferenze.

Quando Usare i Pull-Up Interni dell'ESP32 vs Resistenze Esterne: L'ESP32, come molti altri microcontrollori, offre resistenze di pull-up interne che possono essere abilitate tramite software. L'utilizzo dei pull-up interni semplifica il circuito, riducendo il numero di componenti esterni necessari. Tuttavia, i pull-up interni hanno alcune limitazioni. Innanzitutto, il valore della resistenza di pull-up interna è fisso e non può essere modificato. Questo valore è tipicamente compreso tra 30 kOhm e 40 kOhm. In secondo luogo, i pull-up interni possono consumare più energia rispetto alle resistenze esterne, soprattutto se il pin è frequentemente tirato a livello logico basso. Quando si utilizza un pull-up interno, la corrente scorre continuamente attraverso la resistenza quando il pin è a livello logico basso. Le resistenze esterne offrono maggiore flessibilità. È possibile scegliere il valore della resistenza in base alle esigenze specifiche dell'applicazione. È anche possibile utilizzare resistenze con tolleranze più strette per una maggiore precisione. Inoltre, le resistenze esterne possono essere scelte per ridurre il consumo di energia. Ad esempio, è possibile utilizzare una resistenza di pull-up esterna con un valore elevato per ridurre la corrente che scorre attraverso la resistenza quando il pin è a livello logico basso. La scelta tra pull-up interni ed esterni dipende da una serie di fattori, tra cui la complessità del circuito, il consumo di energia, la precisione e il costo. In generale, i pull-up interni sono adatti per applicazioni semplici dove il consumo di energia non è un problema. Le resistenze esterne sono più adatte per applicazioni che richiedono maggiore flessibilità, precisione o efficienza energetica.

Calcolo del Valore Ottimale per Prevenire Glitch e Ridurre il Consumo Energetico (uA vs Speed): Il calcolo del valore ottimale per una resistenza di pull-up o pull-down richiede un compromesso tra la prevenzione dei glitch (segnali spuri) e la riduzione del consumo energetico. Un valore di resistenza troppo alto può rendere il pin più suscettibile al rumore e alle interferenze, causando glitch. Un valore di resistenza troppo basso aumenterà il consumo di energia, soprattutto se il pin è frequentemente tirato a livello logico basso. Il valore ottimale dipende dalla frequenza di commutazione del segnale, dalla sensibilità del pin e dal consumo di energia desiderato. Per calcolare il valore ottimale, è necessario considerare la corrente di leakage del pin, la capacità parassita del pin e la frequenza di commutazione del segnale. La corrente di leakage è la corrente che scorre attraverso il pin anche quando è in stato di alta impedenza. La capacità parassita è la capacità tra il pin e la massa. La frequenza di commutazione è la frequenza con cui il segnale cambia stato logico. Un valore di resistenza troppo alto può rendere il pin più suscettibile al rumore e alle interferenze, causando glitch. Un valore di resistenza troppo basso aumenterà il consumo di energia, soprattutto se il pin è frequentemente tirato a livello logico basso. Il valore ottimale dipende dalla frequenza di commutazione del segnale, dalla sensibilità del pin e dal consumo di energia desiderato. In generale, un valore di resistenza compreso tra 10 kOhm e 100 kOhm è una buona scelta per la maggior parte delle applicazioni. Tuttavia, è importante considerare i requisiti specifici dell'applicazione per determinare il valore ottimale.

Ad esempio, consideriamo un interruttore collegato a un pin di ingresso dell'ESP32 con una resistenza di pull-up. Quando l'interruttore è aperto, il pin è tirato a livello logico alto dalla resistenza di pull-up. Quando l'interruttore è chiuso, il pin è tirato a livello logico basso. Se la resistenza di pull-up è troppo alta, il pin potrebbe essere suscettibile al rumore e alle interferenze, causando false letture. Se la resistenza di pull-up è troppo bassa, il consumo di energia aumenterà quando l'interruttore è chiuso. Il valore ottimale della resistenza di pull-up dipende dalla sensibilità del pin, dalla frequenza di commutazione dell'interruttore e dal consumo di energia desiderato. In generale, un valore di resistenza compreso tra 10 kOhm e 100 kOhm è una buona scelta per la maggior parte delle applicazioni.

Calcolo Resistenza per LED: Guida Definitiva

Il calcolo corretto della resistenza per un LED (Light Emitting Diode) è fondamentale per garantire la sua longevità e un funzionamento efficiente. Un LED, se non protetto da una resistenza limitatrice di corrente, può bruciarsi a causa di un'eccessiva corrente. La resistenza limita la corrente che scorre attraverso il LED, mantenendola entro i limiti di sicurezza specificati dal produttore. Questa guida fornisce una spiegazione dettagliata di come calcolare la resistenza appropriata per diverse configurazioni di LED, inclusi LED RGB, matrici di LED e stringhe in serie/parallelo.

Formula di Ohm Applicata ai LED (R = (V_source - V_forward) / I_led): La formula fondamentale per calcolare la resistenza necessaria per un LED è derivata dalla legge di Ohm: R = V/I, dove R è la resistenza, V è la tensione e I è la corrente. Nel caso di un LED, la tensione V è la differenza tra la tensione di alimentazione (V_source) e la tensione di forward del LED (V_forward), e la corrente I è la corrente desiderata attraverso il LED (I_led). Quindi, la formula diventa: R = (V_source - V_forward) / I_led. La tensione di forward (V_forward) è la tensione richiesta dal LED per accendersi e varia a seconda del colore e del tipo di LED. La corrente desiderata (I_led) è la corrente che il LED deve ricevere per brillare alla sua intensità luminosa ottimale. Questi valori sono solitamente specificati nel datasheet del LED. Ad esempio, supponiamo di avere un LED rosso con una tensione di forward di 1.8V e una corrente desiderata di 20mA (0.02A), alimentato da una tensione di 5V. La resistenza necessaria può essere calcolata come: R = (5V - 1.8V) / 0.02A = 160 Ohm. È sempre consigliabile utilizzare un valore di resistenza standard più alto, come 180 Ohm o 220 Ohm, per fornire un margine di sicurezza e proteggere il LED da variazioni di tensione o corrente.

Esempi Pratici per LED RGB: I LED RGB (Red, Green, Blue) contengono tre LED in un unico package, ognuno con una tensione di forward e una corrente desiderata diverse. Per controllare individualmente ogni colore, è necessario utilizzare un resistore separato per ciascun LED. Le tensioni di forward tipiche per un LED RGB sono: rosso (1.8-2.2V), verde (3.0-3.4V) e blu (3.0-3.4V). Le correnti desiderate sono solitamente le stesse per tutti i colori (ad esempio, 20mA). Per calcolare le resistenze necessarie per un LED RGB alimentato da 5V, si possono usare le seguenti formule:

• Rosso: R = (5V - 2.0V) / 0.02A = 150 Ohm (usare 180 Ohm o 220 Ohm)
• Verde: R = (5V - 3.2V) / 0.02A = 90 Ohm (usare 100 Ohm o 120 Ohm)
• Blu: R = (5V - 3.2V) / 0.02A = 90 Ohm (usare 100 Ohm o 120 Ohm)

Matrici di LED: Le matrici di LED sono composte da più LED disposti in righe e colonne. Per pilotare una matrice di LED, è possibile utilizzare due approcci: pilotaggio a riga/colonna o pilotaggio individuale. Nel pilotaggio a riga/colonna, un resistore è posto in serie con ciascuna riga o colonna per limitare la corrente. Nel pilotaggio individuale, ogni LED ha il suo resistore. Il pilotaggio a riga/colonna è più efficiente in termini di numero di componenti, ma richiede un controllo più complesso tramite multiplexing. Il pilotaggio individuale è più semplice da implementare, ma richiede più resistori. Per calcolare la resistenza per il pilotaggio a riga/colonna, è necessario considerare il numero di LED in ciascuna riga o colonna e la corrente desiderata per ciascun LED. La formula è simile a quella utilizzata per un singolo LED, ma la corrente I_led è moltiplicata per il numero di LED nella riga o colonna. Ad esempio, se si hanno 8 LED in una riga con una corrente desiderata di 20mA per LED e una tensione di alimentazione di 5V, e la tensione di forward è 2V, la resistenza necessaria è: R = (5V - 2V) / (8 * 0.02A) = 18.75 Ohm (usare 22 Ohm o 27 Ohm). È importante notare che la potenza dissipata dal resistore sarà significativamente più alta rispetto a un singolo LED, quindi è necessario scegliere un resistore con una potenza nominale appropriata.

Calcoli per Stringhe in Serie/Parallelo: I LED possono essere collegati in serie o in parallelo per ottenere diverse tensioni e correnti. In una stringa di LED in serie, la corrente è la stessa per tutti i LED, mentre la tensione totale è la somma delle tensioni di forward di ciascun LED. In una stringa di LED in parallelo, la tensione è la stessa per tutti i LED, mentre la corrente totale è la somma delle correnti di ciascun LED. Per le stringhe in serie, la resistenza può essere calcolata utilizzando la formula: R = (V_source - n * V_forward) / I_led, dove n è il numero di LED nella stringa. Ad esempio, se si hanno 3 LED con una tensione di forward di 2V ciascuno e una corrente desiderata di 20mA, alimentati da una tensione di 12V, la resistenza necessaria è: R = (12V - 3 * 2V) / 0.02A = 300 Ohm. Per le stringhe in parallelo, è necessario utilizzare un resistore separato per ciascun LED per garantire che la corrente sia distribuita uniformemente. Se si tenta di collegare i LED direttamente in parallelo senza resistori, i LED con la tensione di forward più bassa assorbiranno la maggior parte della corrente, causando il sovraccarico e la possibile bruciatura di quei LED. Il calcolo della resistenza per ogni LED è lo stesso che per un singolo LED, come descritto in precedenza. È importante notare che la corrente totale della stringa in parallelo sarà la somma delle correnti di ciascun LED, quindi è necessario assicurarsi che l'alimentazione sia in grado di fornire la corrente necessaria. Inoltre, la dissipazione di potenza per ogni resistore dovrà essere considerata per selezionare il resistore con la potenza nominale corretta.

Partitori di Tensione: Progettazione per il Campionamento di Segnali Analogici (ADC)

I partitori di tensione sono circuiti semplici ma essenziali utilizzati per ridurre una tensione di ingresso a un livello più basso, adatto per il campionamento da parte di un convertitore analogico-digitale (ADC). La progettazione accurata di un partitore di tensione è cruciale per garantire letture accurate e precise dall'ADC, in particolare quando si interfaccia con microcontrollori come l'ESP32. La scelta dei valori delle resistenze nel partitore influisce sull'impedenza di uscita del circuito, che a sua volta influisce sulla precisione della lettura dell'ADC. Questa sezione fornisce una guida dettagliata sulla progettazione di partitori di tensione per il campionamento di segnali analogici con l'ADC dell'ESP32.

Progettazione di Partitori per il Campionamento di Segnali Analogici (ADC): Un partitore di tensione è costituito da due resistori (R1 e R2) collegati in serie tra la tensione di ingresso (V_in) e la massa. La tensione di uscita (V_out) è prelevata dal punto di giunzione tra i due resistori. La formula per calcolare la tensione di uscita è: V_out = V_in * (R2 / (R1 + R2)). L'obiettivo della progettazione di un partitore di tensione è scegliere i valori di R1 e R2 in modo da ottenere la tensione di uscita desiderata per il campionamento da parte dell'ADC. L'ESP32 ha un ADC con un intervallo di ingresso tipico di 0-3.3V. Pertanto, se la tensione di ingresso è superiore a 3.3V, è necessario utilizzare un partitore di tensione per ridurla entro questo intervallo. Ad esempio, se si desidera misurare una tensione di 0-10V con l'ADC dell'ESP32, è necessario ridurre la tensione di ingresso di un fattore di circa 3. Un possibile set di valori per R1 e R2 potrebbe essere R1 = 20 kOhm e R2 = 10 kOhm. In questo caso, la tensione di uscita sarebbe V_out = V_in * (10 kOhm / (20 kOhm + 10 kOhm)) = V_in * (1/3). Quindi, una tensione di ingresso di 10V verrebbe ridotta a una tensione di uscita di 3.33V, che rientra nell'intervallo di ingresso dell'ADC dell'ESP32. È importante scegliere i valori dei resistori in modo che la tensione di uscita non superi mai la tensione massima consentita dall'ADC, anche in caso di variazioni della tensione di ingresso.

Calcolo dell'Impedenza di Uscita e Impatto sulla Precisione di Lettura del Convertitore ADC dell'ESP32: L'impedenza di uscita di un partitore di tensione è un parametro critico che influisce sulla precisione della lettura dell'ADC. L'impedenza di uscita è la resistenza vista dall'ADC quando guarda indietro nel partitore di tensione. L'impedenza di uscita di un partitore di tensione è data dalla formula: Z_out = (R1 * R2) / (R1 + R2). Un'impedenza di uscita troppo alta può caricare l'ingresso dell'ADC, causando una riduzione della tensione misurata e quindi un errore nella lettura. L'impedenza di ingresso dell'ADC dell'ESP32 è tipicamente elevata, ma non infinita. Pertanto, è importante mantenere l'impedenza di uscita del partitore di tensione al di sotto di un certo valore per minimizzare l'errore di caricamento. In generale, si consiglia di mantenere l'impedenza di uscita del partitore di tensione al di sotto di 10 kOhm per l'ADC dell'ESP32. Se l'impedenza di uscita è troppo alta, è possibile ridurre i valori di R1 e R2, mantenendo il rapporto tra di essi costante per preservare il rapporto di divisione della tensione. Ad esempio, se si utilizzano R1 = 20 kOhm e R2 = 10 kOhm, l'impedenza di uscita è Z_out = (20 kOhm * 10 kOhm) / (20 kOhm + 10 kOhm) = 6.67 kOhm. Se si riducono i valori a R1 = 2 kOhm e R2 = 1 kOhm, l'impedenza di uscita diventa Z_out = (2 kOhm * 1 kOhm) / (2 kOhm + 1 kOhm) = 0.67 kOhm, che è significativamente inferiore. È importante notare che la riduzione dei valori dei resistori aumenterà il consumo di energia del partitore di tensione, quindi è necessario bilanciare la precisione con il consumo di energia. La precisione della lettura dell'ADC può essere ulteriormente migliorata utilizzando condensatori di filtro per ridurre il rumore e stabilizzare la tensione. Un condensatore di bypass posto in parallelo a R2 può ridurre il rumore e migliorare la stabilità della tensione di uscita. La capacità del condensatore deve essere scelta in base alla frequenza del rumore e alla velocità di campionamento dell'ADC.

In sintesi, la progettazione di un partitore di tensione per il campionamento di segnali analogici con l'ADC dell'ESP32 richiede un'attenta considerazione del rapporto di divisione della tensione, dell'impedenza di uscita e del consumo di energia. È importante scegliere i valori dei resistori in modo da ridurre la tensione di ingresso entro l'intervallo di ingresso dell'ADC, minimizzare l'errore di caricamento e mantenere il consumo di energia entro i limiti accettabili. L'utilizzo di condensatori di filtro può migliorare ulteriormente la precisione della lettura dell'ADC riducendo il rumore e stabilizzando la tensione.

Analisi dei Guasti e Affidabilità dei Resistori

L'affidabilità dei resistori è un parametro cruciale nella progettazione di qualsiasi circuito elettronico. Un guasto in un resistore può compromettere l'intero sistema, causando malfunzionamenti o, in casi estremi, danni permanenti. Comprendere i meccanismi di guasto e i fattori che influenzano l'affidabilità dei resistori è quindi essenziale per selezionare il componente appropriato e garantire la robustezza del circuito.

I resistori, come tutti i componenti elettronici, sono soggetti a diversi tipi di guasto, ciascuno con cause e manifestazioni specifiche. Questi guasti possono essere classificati in due categorie principali: guasti catastrofici e guasti parametrici. Un guasto catastrofico si verifica quando il resistore smette completamente di funzionare, ad esempio, diventando un circuito aperto (open circuit) o un cortocircuito. Un guasto parametrico, d'altra parte, si verifica quando il valore della resistenza si discosta significativamente dal valore nominale, pur mantenendo il resistore la sua funzionalità di base.

Uno dei meccanismi di guasto più comuni è lo stress termico. Quando un resistore dissipa potenza, genera calore. Se il calore generato è superiore alla capacità di dissipazione termica del resistore, la sua temperatura aumenta. Temperature elevate possono accelerare i processi di degrado del materiale resistivo, portando a un cambiamento del valore della resistenza o, in casi estremi, alla rottura del resistore. I resistori di potenza, in particolare, sono soggetti a stress termico, ed è fondamentale selezionare un resistore con una potenza nominale adeguata all'applicazione. La potenza nominale di un resistore indica la massima potenza che può dissipare in modo continuo senza superare una temperatura di funzionamento sicura. Tuttavia, è importante considerare che la potenza nominale è solitamente specificata a una temperatura ambiente di 25°C. A temperature più elevate, la potenza nominale deve essere declassata per garantire che la temperatura del resistore non superi il limite massimo consentito.

Un altro meccanismo di guasto importante è il "Pulse Overload", ovvero il sovraccarico da impulsi di tensione. I resistori sono progettati per resistere a una determinata tensione massima. Se la tensione applicata supera questo limite, il resistore può danneggiarsi. I resistori a film sottile, in particolare, sono sensibili ai sovraccarichi da impulsi, poiché il film resistivo è molto sottile e può essere facilmente danneggiato da una scarica elettrica. Questo tipo di guasto è particolarmente rilevante in applicazioni dove i resistori sono esposti a transienti di tensione, come ad esempio i circuiti di protezione contro le scariche elettrostatiche (ESD). La capacità di un resistore di resistere a impulsi di tensione è solitamente specificata nel datasheet del componente. È importante selezionare un resistore con una capacità di resistenza agli impulsi adeguata all'applicazione.

L'umidità e la corrosione elettrolitica rappresentano un'altra seria minaccia per l'affidabilità dei resistori. L'umidità può penetrare nel corpo del resistore e reagire con i materiali resistivi, causando corrosione e alterazione del valore della resistenza. La corrosione elettrolitica è un processo accelerato dalla presenza di un campo elettrico. Quando un resistore è sottoposto a una tensione in un ambiente umido, si crea un campo elettrico che facilita la migrazione di ioni metallici, causando corrosione e guasti. I resistori a film spesso sono particolarmente suscettibili alla corrosione, poiché il materiale resistivo è poroso e può assorbire umidità. Per proteggere i resistori dall'umidità e dalla corrosione, è possibile utilizzare resistori incapsulati o rivestiti con materiali protettivi. L'incapsulamento protegge il resistore dall'ambiente esterno, impedendo all'umidità di penetrare. I rivestimenti protettivi creano una barriera tra il resistore e l'ambiente, riducendo la corrosione.

La distinzione tra un fallimento "Open Circuit" e un cambio di valore resistivo è fondamentale per diagnosticare il tipo di guasto e implementare le opportune misure correttive. Un fallimento "Open Circuit" indica una rottura completa del circuito resistivo, impedendo il flusso di corrente. Questo tipo di guasto può essere causato da stress termico estremo, sovraccarico da impulsi o corrosione estesa. Un cambio di valore resistivo, d'altra parte, indica una deriva del valore della resistenza rispetto al valore nominale. Questa deriva può essere causata da stress termico prolungato, umidità o invecchiamento del materiale resistivo. In alcuni casi, il cambio di valore resistivo può essere graduale e progressivo, mentre in altri può essere improvviso e significativo. La diagnosi del tipo di guasto richiede l'utilizzo di strumenti di misura appropriati, come un multimetro o un analizzatore di impedenza. La comprensione del meccanismo di guasto permette di selezionare i componenti appropriati, implementare strategie di protezione e monitorare le prestazioni dei resistori nel tempo per prevenire guasti catastrofici e garantire l'affidabilità del circuito.

La qualità dei terminali e il processo di saldatura giocano un ruolo cruciale nell'affidabilità a lungo termine dei resistori. Terminali di scarsa qualità possono ossidarsi o corrodersi, aumentando la resistenza di contatto e causando malfunzionamenti. Un processo di saldatura improprio può danneggiare il resistore a causa dello stress termico o della contaminazione del materiale resistivo. È fondamentale utilizzare materiali di saldatura di alta qualità e seguire le procedure di saldatura raccomandate dal produttore per garantire una connessione affidabile e duratura.

Inoltre, la scelta del package del resistore può influenzare la sua affidabilità. I resistori a montaggio superficiale (SMD) sono più compatti e leggeri rispetto ai resistori a foro passante, ma sono anche più sensibili allo stress meccanico e termico. I resistori a foro passante offrono una maggiore robustezza meccanica e una migliore dissipazione termica, ma richiedono più spazio sulla scheda. La scelta del package dipende quindi dai requisiti specifici dell'applicazione.

Infine, è importante considerare l'ambiente operativo in cui il resistore sarà utilizzato. Temperature estreme, umidità elevata, vibrazioni e radiazioni possono accelerare i processi di degrado e ridurre l'affidabilità del resistore. In ambienti ostili, è necessario utilizzare resistori specificamente progettati per resistere a queste condizioni estreme.

Standard Industriali e Certificazioni 2026

Nel panorama attuale dell'elettronica, caratterizzato da una crescente complessità e da requisiti di affidabilità sempre più stringenti, gli standard industriali e le certificazioni svolgono un ruolo fondamentale nel garantire la qualità e le prestazioni dei componenti elettronici, inclusi i resistori. Questi standard definiscono i criteri di progettazione, fabbricazione, test e qualifica che i resistori devono soddisfare per essere considerati idonei all'uso in specifiche applicazioni. La conformità a questi standard offre ai progettisti e agli ingegneri la garanzia che i resistori soddisfano determinati requisiti di prestazioni e affidabilità, riducendo il rischio di guasti e migliorando la sicurezza del sistema.

Uno degli standard più importanti nel settore automobilistico è l'AEC-Q200, sviluppato dall'Automotive Electronics Council (AEC). Questo standard definisce i requisiti di qualifica per i componenti passivi utilizzati nei sistemi elettronici automobilistici. L'AEC-Q200 copre una vasta gamma di test ambientali e di affidabilità, tra cui test di temperatura, umidità, vibrazioni, shock termici e resistenza agli agenti chimici. I resistori che soddisfano i requisiti dell'AEC-Q200 sono considerati idonei all'uso in applicazioni automobilistiche, dove sono esposti a condizioni ambientali estreme e a requisiti di affidabilità molto elevati. La certificazione AEC-Q200 è un indicatore della qualità e dell'affidabilità del resistore, e offre ai progettisti la fiducia necessaria per utilizzare il componente in applicazioni critiche per la sicurezza.

Nel settore militare e aerospaziale, i componenti elettronici devono soddisfare requisiti di affidabilità ancora più stringenti rispetto al settore automobilistico. Gli standard MIL-PRF (Military Performance Specification) definiscono i requisiti di prestazioni e affidabilità per i componenti elettronici utilizzati in applicazioni militari e aerospaziali. Questi standard coprono una vasta gamma di test ambientali e di affidabilità, tra cui test di temperatura estrema, vibrazioni, shock, radiazioni e altitudine. I resistori che soddisfano i requisiti dei MIL-PRF sono considerati idonei all'uso in applicazioni critiche per la sicurezza, dove è essenziale garantire un funzionamento affidabile in condizioni ambientali estreme. La conformità agli standard MIL-PRF richiede processi di fabbricazione e test molto rigorosi, e i componenti che soddisfano questi standard sono solitamente più costosi rispetto ai componenti commerciali.

La differenza di prezzo tra un resistore da 1 centesimo e uno da 1 euro non è casuale, ma riflette le diverse caratteristiche prestazionali, i processi di fabbricazione e i livelli di controllo qualità associati a ciascun componente. Un resistore da 1 centesimo è solitamente un componente commerciale di basso costo, fabbricato con materiali di base e processi di fabbricazione standard. Questo tipo di resistore è adatto per applicazioni non critiche, dove i requisiti di precisione e affidabilità non sono elevati. Un resistore da 1 euro, d'altra parte, è solitamente un componente di alta precisione e affidabilità, fabbricato con materiali di alta qualità e processi di fabbricazione avanzati. Questo tipo di resistore è sottoposto a test rigorosi per garantire la conformità a specifici standard industriali e viene utilizzato in applicazioni critiche, dove è essenziale garantire un funzionamento affidabile e preciso. Il costo più elevato di un resistore da 1 euro riflette quindi la maggiore qualità, affidabilità e conformità a specifici standard industriali.

Oltre agli standard AEC-Q200 e MIL-PRF, esistono altri standard industriali che definiscono i requisiti di prestazioni e affidabilità per i resistori. Lo standard IEC (International Electrotechnical Commission) definisce i requisiti generali per i componenti elettronici, inclusi i resistori. Lo standard EIA (Electronic Industries Alliance) definisce i requisiti specifici per i resistori, come le dimensioni, le tolleranze e le caratteristiche elettriche. La conformità a questi standard offre ai progettisti la garanzia che i resistori soddisfano determinati requisiti di prestazioni e affidabilità, riducendo il rischio di guasti e migliorando la sicurezza del sistema.

La scelta del resistore appropriato per una specifica applicazione richiede un'attenta considerazione dei requisiti di prestazioni, affidabilità e costo. I progettisti devono valutare attentamente le condizioni ambientali in cui il resistore sarà utilizzato, i requisiti di precisione e affidabilità del circuito e il budget disponibile. La conformità a specifici standard industriali può offrire ai progettisti la garanzia che il resistore soddisfa determinati requisiti di prestazioni e affidabilità, riducendo il rischio di guasti e migliorando la sicurezza del sistema. Tuttavia, è importante considerare che la conformità a specifici standard può comportare un costo più elevato, e i progettisti devono bilanciare attentamente i requisiti di prestazioni, affidabilità e costo per selezionare il resistore appropriato per la loro applicazione.

In sintesi, gli standard industriali e le certificazioni svolgono un ruolo fondamentale nel garantire la qualità e le prestazioni dei resistori. La conformità a questi standard offre ai progettisti la garanzia che i resistori soddisfano determinati requisiti di prestazioni e affidabilità, riducendo il rischio di guasti e migliorando la sicurezza del sistema. La scelta del resistore appropriato per una specifica applicazione richiede un'attenta considerazione dei requisiti di prestazioni, affidabilità e costo, e i progettisti devono valutare attentamente le condizioni ambientali in cui il resistore sarà utilizzato, i requisiti di precisione e affidabilità del circuito e il budget disponibile.

L'evoluzione degli standard industriali è un processo continuo, guidato dalle nuove tecnologie e dai requisiti sempre più stringenti del mercato. Nel 2026, è probabile che assisteremo a un'ulteriore evoluzione degli standard AEC-Q200 e MIL-PRF, con l'introduzione di test più rigorosi e requisiti di affidabilità ancora più elevati. Inoltre, è probabile che emergano nuovi standard per i resistori utilizzati in applicazioni emergenti, come l'Internet of Things (IoT) e l'intelligenza artificiale (AI). I progettisti e gli ingegneri devono rimanere aggiornati sulle ultime evoluzioni degli standard industriali per garantire che i loro progetti soddisfino i requisiti di prestazioni e affidabilità del futuro.

La tracciabilità dei componenti è un altro aspetto importante da considerare nella selezione dei resistori. La tracciabilità permette di risalire all'origine del componente, al lotto di produzione e ai test a cui è stato sottoposto. La tracciabilità è particolarmente importante in applicazioni critiche, dove è essenziale garantire la qualità e l'affidabilità del componente. I produttori di resistori di alta qualità solitamente offrono un sistema di tracciabilità che permette ai clienti di risalire all'origine del componente e di verificare la conformità a specifici standard industriali.

Guida all'Acquisto e Distribuzione 2026

L'acquisto di resistori, apparentemente un compito semplice, si rivela un'attività complessa che richiede una conoscenza approfondita del mercato, dei produttori, delle specifiche tecniche e delle esigenze applicative. Nel 2026, con l'evoluzione tecnologica e la crescente specializzazione dei settori, la selezione del resistore appropriato diventerà ancora più critica per garantire prestazioni ottimali e affidabilità a lungo termine. Questa guida si propone di fornire un quadro completo del processo di acquisto e distribuzione dei resistori, analizzando i principali produttori, le modalità di lettura dei datasheet tecnici, il significato delle sigle e delle tolleranze di produzione.

Tra i principali produttori di resistori a livello globale spiccano nomi come Vishay, Yageo, Panasonic e KOA. Vishay è un'azienda statunitense con una vasta gamma di prodotti, inclusi resistori a film sottile, film spesso, wirewound e foil. Vishay si distingue per la sua attenzione alla qualità e all'affidabilità, e i suoi resistori sono ampiamente utilizzati in applicazioni industriali, automobilistiche e militari. Yageo è un'azienda taiwanese che si è affermata come uno dei principali produttori di resistori a livello mondiale, offrendo una vasta gamma di prodotti a prezzi competitivi. Panasonic è un'azienda giapponese con una lunga tradizione nell'elettronica, e i suoi resistori sono noti per la loro elevata qualità e affidabilità. KOA è un'altra azienda giapponese specializzata nella produzione di resistori di precisione, utilizzati in applicazioni dove è richiesta un'elevata accuratezza. La scelta del produttore dipende dai requisiti specifici dell'applicazione, dal budget disponibile e dalle preferenze personali.

La lettura di un datasheet tecnico di un resistore può sembrare un compito arduo, data la quantità di informazioni tecniche presentate. Tuttavia, una comprensione approfondita del datasheet è essenziale per selezionare il resistore appropriato per una specifica applicazione. Il datasheet fornisce informazioni dettagliate sulle caratteristiche elettriche, meccaniche e ambientali del resistore, inclusi il valore della resistenza, la tolleranza, il coefficiente di temperatura, la potenza nominale, la tensione massima, le dimensioni, il package e la temperatura di funzionamento. È importante prestare particolare attenzione alle curve di declassamento della potenza, che indicano la massima potenza che il resistore può dissipare a diverse temperature ambientali. Inoltre, è importante verificare la conformità del resistore a specifici standard industriali, come l'AEC-Q200 o i MIL-PRF, se l'applicazione richiede un'elevata affidabilità.

Le sigle E96, E24 e le tolleranze di produzione indicano la precisione con cui il valore della resistenza è fabbricato. La serie E indica il numero di valori di resistenza disponibili in un determinato intervallo. Ad esempio, la serie E24 ha 24 valori di resistenza per decade, mentre la serie E96 ha 96 valori di resistenza per decade. Una serie E con un numero maggiore di valori offre una maggiore flessibilità nella scelta del valore di resistenza appropriato per una specifica applicazione. La tolleranza di produzione indica la massima deviazione del valore della resistenza rispetto al valore nominale. Ad esempio, una tolleranza del 1% significa che il valore della resistenza può variare fino all'1% sopra o sotto il valore nominale. La scelta della tolleranza dipende dai requisiti di precisione dell'applicazione. In applicazioni dove è richiesta un'elevata accuratezza, è necessario utilizzare resistori con tolleranze strette, come lo 0.1% o lo 0.01%. In applicazioni meno critiche, è possibile utilizzare resistori con tolleranze più ampie, come il 5% o il 10%.

Oltre alle caratteristiche elettriche e meccaniche, è importante considerare anche l'affidabilità a lungo termine del resistore. L'affidabilità è influenzata da diversi fattori, tra cui la temperatura di funzionamento, l'umidità, le vibrazioni e le radiazioni. In ambienti ostili, è necessario utilizzare resistori specificamente progettati per resistere a queste condizioni estreme. Ad esempio, i resistori utilizzati in applicazioni automobilistiche devono essere in grado di resistere a temperature estreme, vibrazioni e shock termici. I resistori utilizzati in applicazioni aerospaziali devono essere in grado di resistere a radiazioni e temperature estreme. La scelta del resistore appropriato per una specifica applicazione richiede quindi un'attenta considerazione dei requisiti di prestazioni, affidabilità e costo.

La disponibilità e i tempi di consegna sono altri fattori importanti da considerare nel processo di acquisto. Alcuni resistori, in particolare quelli di alta precisione o specificamente progettati per applicazioni speciali, potrebbero non essere facilmente disponibili e potrebbero richiedere tempi di consegna lunghi. È quindi importante pianificare attentamente gli acquisti e verificare la disponibilità dei componenti prima di avviare la progettazione. Inoltre, è consigliabile acquistare i resistori da distributori autorizzati, che offrono la garanzia della qualità e dell'affidabilità dei componenti.

L'evoluzione del mercato dei resistori è caratterizzata da una crescente domanda di componenti di alta precisione e affidabilità, in particolare per applicazioni industriali, automobilistiche e mediche. Inoltre, la crescente diffusione dell'Internet of Things (IoT) e dell'intelligenza artificiale (AI) sta creando nuove opportunità per i produttori di resistori, che devono sviluppare componenti specificamente progettati per queste applicazioni emergenti. Nel 2026, è probabile che assisteremo a un'ulteriore evoluzione del mercato dei resistori, con l'introduzione di nuove tecnologie e materiali che consentiranno di migliorare le prestazioni, l'affidabilità e la miniaturizzazione dei componenti.

Infine, è importante considerare l'impatto ambientale dei resistori. La produzione di resistori richiede l'utilizzo di materiali e processi che possono avere un impatto sull'ambiente. È quindi consigliabile scegliere resistori prodotti da aziende che adottano pratiche sostenibili e che si impegnano a ridurre l'impatto ambientale dei loro prodotti. Inoltre, è importante smaltire correttamente i resistori a fine vita, seguendo le normative locali e i protocolli di riciclaggio.

In sintesi, l'acquisto di resistori è un'attività complessa che richiede una conoscenza approfondita del mercato, dei produttori, delle specifiche tecniche e delle esigenze applicative. La scelta del resistore appropriato è fondamentale per garantire prestazioni ottimali, affidabilità a lungo termine e conformità a specifici standard industriali. I progettisti e gli ingegneri devono valutare attentamente le caratteristiche elettriche, meccaniche e ambientali del resistore, nonché la sua affidabilità a lungo termine, la disponibilità e l'impatto ambientale. Un'attenta pianificazione degli acquisti e la scelta di distributori autorizzati sono essenziali per garantire la qualità e l'affidabilità dei componenti.

Tabella Comparativa Estrema dei Resistori

La seguente tabella fornisce una panoramica comparativa dettagliata di diversi tipi di resistori, evidenziando le loro caratteristiche principali, tra cui il materiale, la tolleranza tipica, il coefficiente di temperatura (TCR), il rumore e le applicazioni ideali. Questa tabella è progettata per aiutare i progettisti e gli ingegneri a selezionare il resistore più appropriato per le loro specifiche esigenze applicative.

Questa tabella offre un punto di partenza per la selezione del resistore appropriato. Tuttavia, è sempre consigliabile consultare il datasheet del produttore per informazioni più dettagliate e specifiche.

Casi Studio Avanzati: Resistori di Bilanciamento in un Battery Management System (BMS)

Un Battery Management System (BMS) è un sistema elettronico complesso che gestisce una batteria ricaricabile (cella o pacco batteria) monitorando il suo stato, controllando il processo di carica e scarica, proteggendola da condizioni operative anomale e, in alcuni casi, bilanciando la tensione tra le celle per massimizzare la capacità e la durata complessiva della batteria. I resistori di bilanciamento svolgono un ruolo cruciale in un BMS, contribuendo a mantenere la tensione di ogni cella all'interno di un intervallo accettabile, prevenendo il sovraccarico o la scarica eccessiva, che possono danneggiare la batteria e ridurre la sua vita utile. Questo caso studio esplora in dettaglio il ruolo dei resistori di bilanciamento in un BMS, analizzando i requisiti di progettazione, i calcoli necessari e le considerazioni pratiche per la loro implementazione.

In un pacco batteria composto da più celle collegate in serie, è inevitabile che si verifichino piccole differenze di capacità, resistenza interna e tasso di auto-scarica tra le celle. Queste differenze, se non compensate, possono portare a uno squilibrio di tensione tra le celle durante il processo di carica e scarica. Una cella con una capacità inferiore si caricherà più rapidamente e raggiungerà la tensione massima prima delle altre celle. Se il processo di carica continua, questa cella può essere sovraccaricata, danneggiandosi e riducendo la capacità complessiva del pacco batteria. Allo stesso modo, una cella con una capacità inferiore si scaricherà più rapidamente e raggiungerà la tensione minima prima delle altre celle. Se il processo di scarica continua, questa cella può essere scaricata eccessivamente, danneggiandosi e riducendo la capacità complessiva del pacco batteria. I resistori di bilanciamento vengono utilizzati per mitigare questi effetti, scaricando selettivamente le celle con una tensione più alta, consentendo alle celle con una tensione più bassa di raggiungere la stessa tensione durante il processo di carica. In fase di scarica, se una cella raggiunge la tensione minima prima delle altre, il BMS può interrompere la scarica per proteggere la cella, ma questo riduce l'energia disponibile dal pacco batteria. Un buon sistema di bilanciamento permette di utilizzare la massima energia disponibile dal pacco batteria, proteggendo al contempo le celle.

Esistono due approcci principali per il bilanciamento delle celle: bilanciamento passivo e bilanciamento attivo. Nel bilanciamento passivo, i resistori di bilanciamento sono collegati in parallelo a ciascuna cella. Quando la tensione di una cella supera una determinata soglia, un interruttore (solitamente un MOSFET) viene chiuso, consentendo alla corrente di fluire attraverso il resistore, scaricando la cella e riducendo la sua tensione. Il bilanciamento passivo è semplice ed economico da implementare, ma è anche inefficiente, poiché l'energia in eccesso viene dissipata sotto forma di calore. Nel bilanciamento attivo, l'energia in eccesso dalle celle con una tensione più alta viene trasferita alle celle con una tensione più bassa, utilizzando convertitori DC-DC o condensatori commutati. Il bilanciamento attivo è più complesso e costoso da implementare, ma è anche più efficiente, poiché l'energia viene riutilizzata invece di essere dissipata.

Il calcolo del valore appropriato dei resistori di bilanciamento è un passo critico nella progettazione di un BMS. Il valore del resistore deve essere scelto in modo da bilanciare la velocità di bilanciamento con la dissipazione di potenza. Un valore di resistenza troppo basso comporterà una dissipazione di potenza elevata e una velocità di bilanciamento rapida, ma può anche causare un surriscaldamento del resistore e ridurre l'efficienza del sistema. Un valore di resistenza troppo alto comporterà una dissipazione di potenza bassa e una velocità di bilanciamento lenta, il che potrebbe non essere sufficiente per compensare le differenze di tensione tra le celle. Il valore ottimale del resistore dipende dalle caratteristiche della batteria, dalle tolleranze delle celle e dalle esigenze dell'applicazione. La formula di base per calcolare il valore del resistore è: R = (V_max - V_min) / I_bal, dove R è la resistenza, V_max è la tensione massima della cella, V_min è la tensione minima della cella e I_bal è la corrente di bilanciamento desiderata. La corrente di bilanciamento deve essere scelta in modo da bilanciare la velocità di bilanciamento con la dissipazione di potenza. Ad esempio, se la tensione massima della cella è 4.2V, la tensione minima della cella è 3.0V e la corrente di bilanciamento desiderata è 50mA, il valore del resistore sarà: R = (4.2V - 3.0V) / 0.05A = 24 Ohm. È importante scegliere un resistore con una potenza nominale adeguata per dissipare la potenza generata durante il processo di bilanciamento. La potenza dissipata dal resistore è data dalla formula: P = I^2 * R, dove P è la potenza, I è la corrente e R è la resistenza. Nel nostro esempio, la potenza dissipata dal resistore sarà: P = (0.05A)^2 * 24 Ohm = 0.06W. È consigliabile scegliere un resistore con una potenza nominale almeno doppia rispetto alla potenza calcolata, per garantire un funzionamento affidabile e prevenire il surriscaldamento. Quindi, in questo caso, si sceglierebbe un resistore da almeno 0.125W (1/8W standard).

Oltre al valore della resistenza e alla potenza nominale, è importante considerare anche la tolleranza, il coefficiente di temperatura e l'affidabilità del resistore. La tolleranza indica la precisione con cui il valore della resistenza è fabbricato. In applicazioni dove è richiesta un'elevata accuratezza, è necessario utilizzare resistori con tolleranze strette. Il coefficiente di temperatura indica la variazione del valore della resistenza con la temperatura. In applicazioni dove la temperatura varia significativamente, è necessario utilizzare resistori con un coefficiente di temperatura basso. L'affidabilità indica la probabilità che il resistore funzioni correttamente nel tempo. In applicazioni critiche, è necessario utilizzare resistori con un'elevata affidabilità. La scelta del resistore appropriato dipende quindi dai requisiti specifici dell'applicazione.

L'implementazione pratica dei resistori di bilanciamento richiede un'attenta considerazione del layout della scheda, della dissipazione termica e della protezione da sovratensioni. Il layout della scheda deve essere progettato in modo da minimizzare le interferenze elettromagnetiche e garantire una connessione affidabile tra i resistori e le celle della batteria. La dissipazione termica è un aspetto critico, poiché i resistori generano calore durante il processo di bilanciamento. È necessario prevedere un'adeguata ventilazione o utilizzare dissipatori di calore per evitare il surriscaldamento dei resistori. La protezione da sovratensioni è importante per proteggere i resistori da danni causati da transienti di tensione o scariche elettrostatiche. È possibile utilizzare diodi TVS (Transient Voltage Suppressors) o varistori per proteggere i resistori da sovratensioni.

In sintesi, i resistori di bilanciamento svolgono un ruolo fondamentale in un Battery Management System (BMS), contribuendo a mantenere la tensione di ogni cella all'interno di un intervallo accettabile, prevenendo il sovraccarico o la scarica eccessiva e massimizzando la capacità e la durata complessiva della batteria. La progettazione di un sistema di bilanciamento efficace richiede un'attenta considerazione del valore dei resistori, della potenza nominale, della tolleranza, del coefficiente di temperatura, dell'affidabilità, del layout della scheda, della dissipazione termica e della protezione da sovratensioni. La scelta del resistore appropriato dipende dai requisiti specifici dell'applicazione e dalle caratteristiche della batteria. Un'attenta implementazione dei resistori di bilanciamento può migliorare significativamente le prestazioni e l'affidabilità di un BMS.

Troubleshooting e Diagnostica in Laboratorio

La capacità di diagnosticare e risolvere i problemi relativi ai resistori è un'abilità fondamentale per qualsiasi tecnico elettronico. Un approccio sistematico e l'utilizzo di strumenti appropriati sono essenziali per individuare rapidamente e con precisione i guasti.

Test con Multimetro

Il multimetro è lo strumento di base per la verifica del valore di un resistore. In modalità ohmmetro, il multimetro applica una piccola tensione ai terminali del resistore e misura la corrente che vi scorre, calcolando quindi la resistenza tramite la legge di Ohm (R = V/I). È cruciale assicurarsi che il resistore sia scollegato dal circuito durante la misurazione, altrimenti la presenza di altri componenti potrebbe influenzare la lettura, fornendo un valore errato. Se il multimetro indica un valore significativamente diverso da quello nominale (tenendo conto della tolleranza), o se indica un circuito aperto (OL o infinito), il resistore potrebbe essere guasto.

Un test avanzato con il multimetro consiste nella verifica della continuità. Anche se un resistore mostra un valore di resistenza apparentemente corretto, potrebbe presentare microfratture interne che causano interruzioni intermittenti del circuito. Agitando delicatamente il resistore o applicando una leggera pressione, si può osservare se il valore della resistenza varia bruscamente, indicando un problema di continuità.

Analisi con Oscilloscopio

L'oscilloscopio è uno strumento più avanzato che permette di analizzare il comportamento del resistore in un circuito dinamico. In particolare, è utile per identificare problemi di induttanza parassita nei resistori a filo (wirewound) utilizzati in circuiti ad alta frequenza. I resistori wirewound, a causa della loro struttura a spirale, presentano un'induttanza intrinseca che può influenzare significativamente la loro impedenza alle alte frequenze. Invece di comportarsi come una resistenza pura, il componente si comporta come un circuito RL (resistenza-induttanza), con una conseguente variazione della fase tra tensione e corrente.

Utilizzando un generatore di funzioni e un oscilloscopio, è possibile misurare l'impedenza del resistore a diverse frequenze. Se l'impedenza aumenta significativamente con la frequenza, o se si osserva uno sfasamento notevole tra tensione e corrente, l'induttanza parassita potrebbe essere un problema. In questi casi, è consigliabile utilizzare resistori a film (sottile o spesso) che presentano un'induttanza parassita molto inferiore. L'analisi con l'oscilloscopio può anche rivelare fenomeni di risonanza indesiderati causati dall'interazione tra l'induttanza parassita del resistore e la capacità parassita del circuito.

Identificazione di Resistori Sotto Stress

Un problema insidioso è rappresentato dai resistori che hanno subito un sovraccarico termico o elettrico (stress) e che, pur mantenendo apparentemente il loro aspetto originale (colore delle bande inalterato), hanno subito una variazione significativa del valore di resistenza. Questi resistori "sotto stress" possono essere difficili da identificare, poiché non presentano segni visibili di danneggiamento, come bruciature o crepe. Tuttavia, la loro presenza può causare malfunzionamenti del circuito e prestazioni non ottimali.

La diagnosi di questi resistori richiede un'attenta misurazione del valore di resistenza con un multimetro di precisione. È fondamentale confrontare il valore misurato con il valore nominale e la tolleranza specificata nel datasheet. Anche una piccola deviazione dal valore nominale, se significativa per il funzionamento del circuito, può indicare un problema. In alcuni casi, è utile confrontare il valore di resistenza con quello di un resistore nuovo dello stesso tipo e valore, per verificare se il resistore sospetto ha subito una deriva significativa. L'analisi con termocamera può rivelare eventuali hotspot e confermare il sospetto di sovraccarico termico.

Inoltre, è importante considerare il contesto del circuito. Se un resistore è posizionato in un'area del circuito soggetta a stress termico o elettrico, è più probabile che abbia subito un guasto. In questi casi, è consigliabile sostituire il resistore con un componente di qualità superiore, con una potenza nominale più elevata o con una maggiore resistenza agli stress termici ed elettrici.

FAQ Tecniche (Domande Frequenti)

Questa sezione raccoglie le domande più comuni riguardanti i resistori, fornendo risposte dettagliate e approfondite per chiarire dubbi e risolvere problemi pratici.

Perché il mio resistore scotta anche se il calcolo della potenza è corretto?

Anche se il calcolo teorico della potenza dissipata dal resistore sembra corretto, ci possono essere diverse ragioni per cui il componente si surriscalda eccessivamente. Innanzitutto, è fondamentale verificare che la tensione e la corrente effettive nel circuito corrispondano ai valori utilizzati nel calcolo. Variazioni anche minime possono portare a un aumento significativo della potenza dissipata, dato che la potenza è proporzionale al quadrato della corrente (P = I²R). In secondo luogo, è importante considerare la temperatura ambiente. La potenza nominale di un resistore è solitamente specificata a 25°C. A temperature più elevate, la potenza nominale deve essere declassata, come indicato nella derating curve del datasheet. Se il resistore opera in un ambiente caldo, potrebbe essere necessario utilizzare un resistore con una potenza nominale superiore a quella calcolata teoricamente.

Un'altra possibile causa di surriscaldamento è una scarsa dissipazione termica. Se il resistore è circondato da altri componenti che generano calore, o se la scheda PCB non fornisce un'adeguata dissipazione termica, la temperatura del resistore può aumentare eccessivamente. In questi casi, è consigliabile utilizzare un resistore con un corpo metallico progettato per dissipare il calore, o utilizzare un dissipatore di calore aggiuntivo. Infine, è possibile che il resistore sia difettoso o danneggiato, e che presenti una resistenza interna superiore a quella nominale, causando un aumento della potenza dissipata.

Posso sostituire un resistore 0805 con un 0603?

La sostituzione di un resistore 0805 (dimensioni 2.0 mm x 1.25 mm) con un 0603 (dimensioni 1.6 mm x 0.8 mm) è possibile dal punto di vista elettrico, a patto che il resistore 0603 abbia le stesse caratteristiche elettriche (valore di resistenza, tolleranza, coefficiente di temperatura) e una potenza nominale sufficiente per l'applicazione. Tuttavia, è importante considerare le implicazioni meccaniche e termiche.

Il resistore 0603 è più piccolo del 0805 e, di conseguenza, ha una superficie inferiore per la dissipazione del calore. Se la potenza dissipata dal resistore è significativa, il resistore 0603 potrebbe surriscaldarsi eccessivamente, compromettendo la sua affidabilità e la durata del circuito. È quindi fondamentale verificare che la potenza dissipata dal resistore 0603 sia inferiore alla sua potenza nominale, tenendo conto della temperatura ambiente e della derating curve. Inoltre, la saldatura del resistore 0603 sulla piazzola progettata per il 0805 potrebbe essere più difficile e meno affidabile, a causa della differenza di dimensioni. È quindi consigliabile utilizzare una pasta saldante di alta qualità e seguire attentamente le procedure di saldatura raccomandate dal produttore.

Cosa succede se metto due resistori in parallelo di valori molto diversi?

Quando si collegano due resistori in parallelo, la resistenza equivalente del parallelo è sempre inferiore al valore del resistore più piccolo. Se i valori dei resistori sono molto diversi, la resistenza equivalente sarà approssimativamente uguale al valore del resistore più piccolo. Ad esempio, se si collegano in parallelo un resistore da 1 Ohm e un resistore da 1000 Ohm, la resistenza equivalente sarà circa 0.999 Ohm, molto vicina a 1 Ohm. In questo caso, la maggior parte della corrente scorrerà attraverso il resistore da 1 Ohm, mentre il resistore da 1000 Ohm avrà un impatto trascurabile sul circuito.

Questa configurazione può essere utilizzata intenzionalmente per creare una resistenza di precisione con un valore molto vicino a quello del resistore più piccolo, oppure per aumentare la potenza nominale complessiva del circuito. Tuttavia, è importante considerare la tolleranza dei resistori. Se il resistore più piccolo ha una tolleranza elevata, il valore effettivo della resistenza equivalente potrebbe discostarsi significativamente dal valore desiderato. Inoltre, è importante verificare che la potenza dissipata da ciascun resistore sia inferiore alla sua potenza nominale.

Qual è limpatto del rumore termico nei circuiti audio hi-fi?

Il rumore termico, noto anche come rumore Johnson-Nyquist, è un fenomeno fisico intrinseco a tutti i resistori, causato dall'agitazione termica degli elettroni all'interno del materiale resistivo. Questo rumore è proporzionale alla temperatura assoluta, alla larghezza di banda del circuito e alla resistenza del resistore. Nei circuiti audio hi-fi, il rumore termico può degradare la qualità del suono, introducendo un fruscio di fondo che maschera i dettagli musicali più sottili.

L'impatto del rumore termico è particolarmente significativo negli stadi di ingresso degli amplificatori, dove il segnale audio è più debole. Per minimizzare il rumore termico, è necessario utilizzare resistori di alta qualità, con un basso coefficiente di rumore e una tolleranza stretta. I resistori a film sottile e i resistori foil (bulk metal foil) sono generalmente preferibili ai resistori a film spesso o a composizione di carbonio, poiché presentano un rumore termico inferiore. Inoltre, è importante ottimizzare l'impedenza del circuito, per ridurre al minimo la generazione di rumore. L'utilizzo di tecniche di schermatura e di filtraggio può contribuire a ridurre ulteriormente il rumore.

Quali sono i vantaggi dei resistori a montaggio superficiale (SMD) rispetto a quelli a foro passante?

I resistori a montaggio superficiale (SMD) offrono diversi vantaggi rispetto ai resistori a foro passante, tra cui:

• Dimensioni ridotte: I resistori SMD sono molto più piccoli dei resistori a foro passante, consentendo una maggiore densità di componenti sulla scheda PCB e una miniaturizzazione dei dispositivi elettronici.
• Costi inferiori: I resistori SMD sono generalmente più economici da produrre e da assemblare, grazie all'automazione del processo di montaggio.
• Migliori prestazioni ad alta frequenza: I resistori SMD presentano un'induttanza parassita inferiore rispetto ai resistori a foro passante, migliorando le prestazioni ad alta frequenza dei circuiti.
• Minore resistenza di contatto: I resistori SMD hanno una minore resistenza di contatto rispetto ai resistori a foro passante, riducendo le perdite di potenza e migliorando l'efficienza del circuito.

Come influisce la temperatura sulla resistenza di un resistore?

La temperatura influisce sulla resistenza di un resistore attraverso il coefficiente di temperatura della resistenza (TCR). Il TCR indica la variazione percentuale della resistenza per ogni grado Celsius di variazione della temperatura. Un TCR positivo significa che la resistenza aumenta con l'aumentare della temperatura, mentre un TCR negativo significa che la resistenza diminuisce con l'aumentare della temperatura. I resistori con un TCR basso sono preferibili in applicazioni dove è richiesta una stabilità elevata della resistenza al variare della temperatura.

Qual è la differenza tra un resistore a film sottile e uno a film spesso?

La principale differenza tra un resistore a film sottile e uno a film spesso risiede nel processo di fabbricazione e nello spessore del film resistivo. I resistori a film sottile sono realizzati depositando un sottile strato di materiale resistivo (tipicamente metalli nobili o ossidi metallici) su un substrato isolante mediante tecniche di deposizione sottovuoto, come la sputtering o l'evaporazione. Lo spessore del film è tipicamente nell'ordine di pochi nanometri. I resistori a film spesso sono realizzati depositando una pasta spessa di materiale resistivo (una miscela di polveri metalliche, vetro e leganti organici) su un substrato ceramico mediante serigrafia. Lo spessore del film è tipicamente nell'ordine di decine di micrometri. I resistori a film sottile offrono una precisione superiore, un TCR inferiore e un rumore inferiore rispetto ai resistori a film spesso, ma sono anche più costosi da produrre.

Cosa significa la sigla SMD sui resistori?

La sigla "SMD" sta per "Surface Mount Device" (dispositivo a montaggio superficiale). Indica che il resistore è progettato per essere montato direttamente sulla superficie di una scheda a circuito stampato (PCB) senza l'utilizzo di fori passanti. I resistori SMD sono compatti, economici e adatti per la produzione automatizzata.

Come si calcola la potenza dissipata da un resistore?

La potenza dissipata da un resistore si calcola utilizzando la legge di Joule: P = I²R, dove P è la potenza in watt, I è la corrente in ampere e R è la resistenza in ohm. In alternativa, si può utilizzare la formula P = V²/R, dove V è la tensione in volt ai capi del resistore.

Perché è importante scegliere la potenza nominale corretta per un resistore?

È fondamentale scegliere la potenza nominale corretta per un resistore per evitare il surriscaldamento e il guasto del componente. Se la potenza dissipata dal resistore supera la sua potenza nominale, la temperatura del resistore aumenterà eccessivamente, causando una deriva del valore di resistenza, una riduzione della sua durata e, in casi estremi, la sua rottura.

Cosa sono le resistenze di pull-up e pull-down?

Le resistenze di pull-up e pull-down sono resistenze utilizzate per definire lo stato logico di un pin di ingresso di un microcontrollore o di un circuito digitale quando non è attivamente pilotato da un segnale esterno. Una resistenza di pull-up connette il pin di ingresso a una tensione positiva (VCC), mantenendolo a livello logico alto. Una resistenza di pull-down connette il pin di ingresso a massa (GND), mantenendolo a livello logico basso.

Qual è lutilità dei resistori in un circuito con LED?

I resistori sono utilizzati in un circuito con LED per limitare la corrente che scorre attraverso il LED. Senza un resistore, la corrente potrebbe aumentare eccessivamente, danneggiando il LED. Il valore del resistore viene calcolato in base alla tensione di alimentazione, alla tensione di forward del LED e alla corrente desiderata.

Cosa si intende per tolleranza di un resistore?

La tolleranza di un resistore indica la massima deviazione del valore della resistenza rispetto al valore nominale. Ad esempio, un resistore da 100 ohm con una tolleranza del 5% può avere un valore compreso tra 95 ohm e 105 ohm.

Cosa significa la sigla TCR in un datasheet di un resistore?

La sigla "TCR" sta per "Temperature Coefficient of Resistance" (coefficiente di temperatura della resistenza). Indica la variazione della resistenza per ogni grado Celsius di variazione della temperatura, espressa in parti per milione (ppm/°C).

Quali sono le applicazioni dei resistori sensibili alla luce (fotoresistori)?

I resistori sensibili alla luce (fotoresistori) sono utilizzati in applicazioni che richiedono il rilevamento della luce, come sensori di luminosità, sistemi di controllo dell'illuminazione automatica e rilevatori di presenza.

Cosa sono i resistori variabili (potenziometri)?

I resistori variabili (potenziometri) sono resistori il cui valore di resistenza può essere regolato meccanicamente. Sono utilizzati in applicazioni come controllo del volume audio, regolazione della luminosità e calibrazione di circuiti.

Cosa sono i termistori?

I termistori sono resistori sensibili alla temperatura, il cui valore di resistenza varia in modo significativo con la temperatura. Sono utilizzati in applicazioni come misura della temperatura, compensazione della temperatura e protezione da sovratemperature.

Come si identificano i resistori SMD?

I resistori SMD sono identificati tramite un codice numerico o alfanumerico stampato sul corpo del componente. Il codice indica il valore della resistenza e la tolleranza. Esistono diversi sistemi di codifica, come il codice EIA-96 (per resistori con tolleranza dell'1%) e il codice a tre o quattro cifre (per resistori con tolleranze maggiori).

È possibile utilizzare i resistori in serie per aumentare la tensione nominale?

Collegando resistori in serie, è possibile aumentare la tensione nominale complessiva del circuito. Tuttavia, è importante assicurarsi che la tensione ai capi di ciascun resistore non superi la sua tensione nominale massima. La tensione si dividerà in proporzione alla resistenza di ciascun componente.

Conclusioni Finali

Questo articolo si presenta come una guida esaustiva e approfondita sulle resistenze elettriche, spaziando dalla teoria di base fino ad applicazioni pratiche avanzate e scenari di troubleshootinge offre una solida base per comprendere:

• I fondamenti delle resistenze: Definizione, fattori che influenzano la resistenza (materiale, area, lunghezza, temperatura), simbolo, unità di misura (Ohm) e codice colore.
• I diversi tipi di resistenze: A film sottile, a film spesso, wirewound, a composizione di carbone, SMD, a foro passante, termistori, fotoresistori, potenziometri, etc., evidenziando le loro caratteristiche specifiche, vantaggi e svantaggi per diverse applicazioni.
• Il loro ruolo nei circuiti: Collegamenti in serie e parallelo, calcolo della resistenza equivalente, potenza dissipata e importanza della scelta della potenza nominale corretta.
• Applicazioni pratiche: Circuiti digitali (ESP32/Arduino), protezione GPIO, resistenze di pull-up/pull-down, calcolo della resistenza per LED (singoli, RGB, matrici, stringhe), partitori di tensione per ADC.
• Problematiche avanzate: Resistori di bilanciamento in un BMS, analisi dei guasti (stress termico, sovraccarico da impulsi, umidità, corrosione), affidabilità, standard industriali (AEC-Q200, MIL-PRF), troubleshooting, diagnosi di resistori “sotto stress”.
• Guida all’acquisto: Produttori principali, lettura dei datasheet, importanza delle sigle e delle tolleranze, disponibilità, tempi di consegna e considerazioni ambientali.

L’articolo include tabelle comparative, formule, esempi pratici e link utili che lo rendono un valido strumento di consultazione per studenti, hobbisti, tecnici e ingegneri elettronici.
