Introduzione a TOMATO

TOMATO è un’applicazione innovativa basata su Django, progettata per semplificare e automatizzare la gestione di sistemi idroponici, rivolgendosi a coltivatori urbani, appassionati di tecnologia verde ed eco-entusiasti. Centralizzando il monitoraggio dei sensori, il controllo degli attuatori e la visualizzazione dei dati, TOMATO consente agli utenti di ottimizzare la crescita delle piante con un intervento manuale minimo. L’applicazione affronta le principali sfide della coltivazione idroponica su piccola scala, offrendo approfondimenti in tempo reale, routine automatizzate e avvisi personalizzabili.

Con la recente integrazione di Node-RED, TOMATO si evolve in uno strumento potente per gestire impianti idroponici complessi, aprendo nuove possibilità di scalabilità, flessibilità e integrazione con ecosistemi IoT diversificati.Questo articolo esplora le funzionalità principali di TOMATO, la sua integrazione con Node-RED, la storia e le capacità di Node-RED, e il potenziale trasformativo derivante dalla combinazione del robusto backend di TOMATO con la programmazione visiva di Node-RED per gestire sistemi idroponici complessi. Discuteremo anche come questa integrazione si allinea con l’infrastruttura e il software forniti da RobotDaZero, una piattaforma dedicata a semplificare l’IoT e l’automazione per appassionati e professionisti.

TOMATO: Una Soluzione Completa per l’IdroponicaTOMATO è progettato per risolvere il problema della gestione efficiente di sistemi idroponici su piccola scala.

La sua visione è chiara: automatizzare e semplificare il monitoraggio e il controllo degli impianti idroponici, permettendo agli utenti di concentrarsi sulla coltivazione di piante sane piuttosto che su attività ripetitive. La soluzione raggiunge questo obiettivo attraverso:Controllo Centralizzato: TOMATO unifica i dati dei sensori (ad esempio, pH, EC, temperatura) e il controllo degli attuatori (come pompe e luci) in un’unica interfaccia accessibile ovunque tramite web o dispositivi mobili.

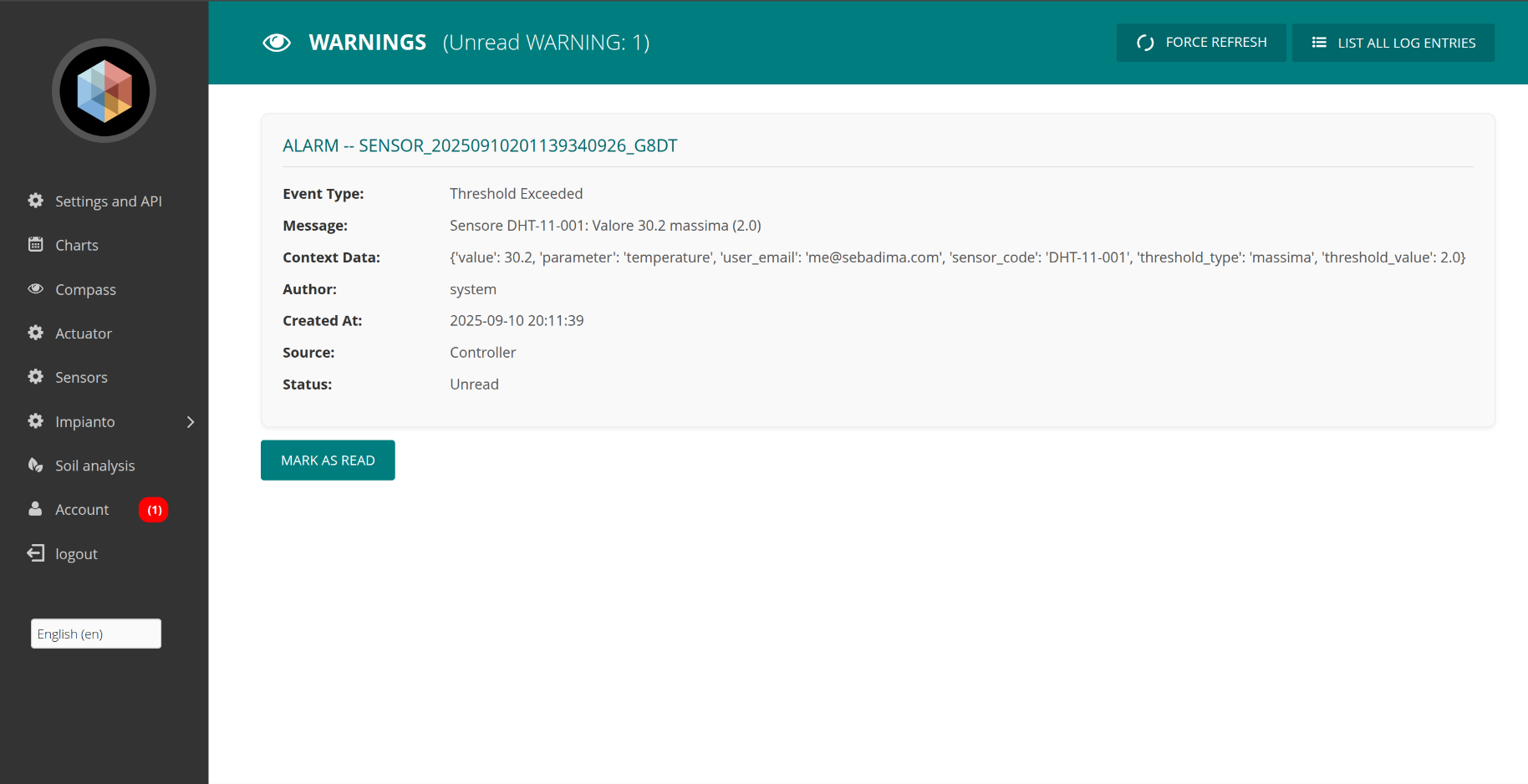

Automazione: L’app automatizza routine critiche come il dosaggio dei nutrienti, la regolazione del pH e i programmi di illuminazione tramite regole IF-THEN definite dall’utente, riducendo lo sforzo manuale. Dati in Tempo Reale e Avvisi: Dashboard interattive con grafici di dati storici e avvisi personalizzabili (ad esempio, per livelli di acqua bassi o squilibri di pH) aiutano gli utenti a ottimizzare la crescita e prevenire problemi.

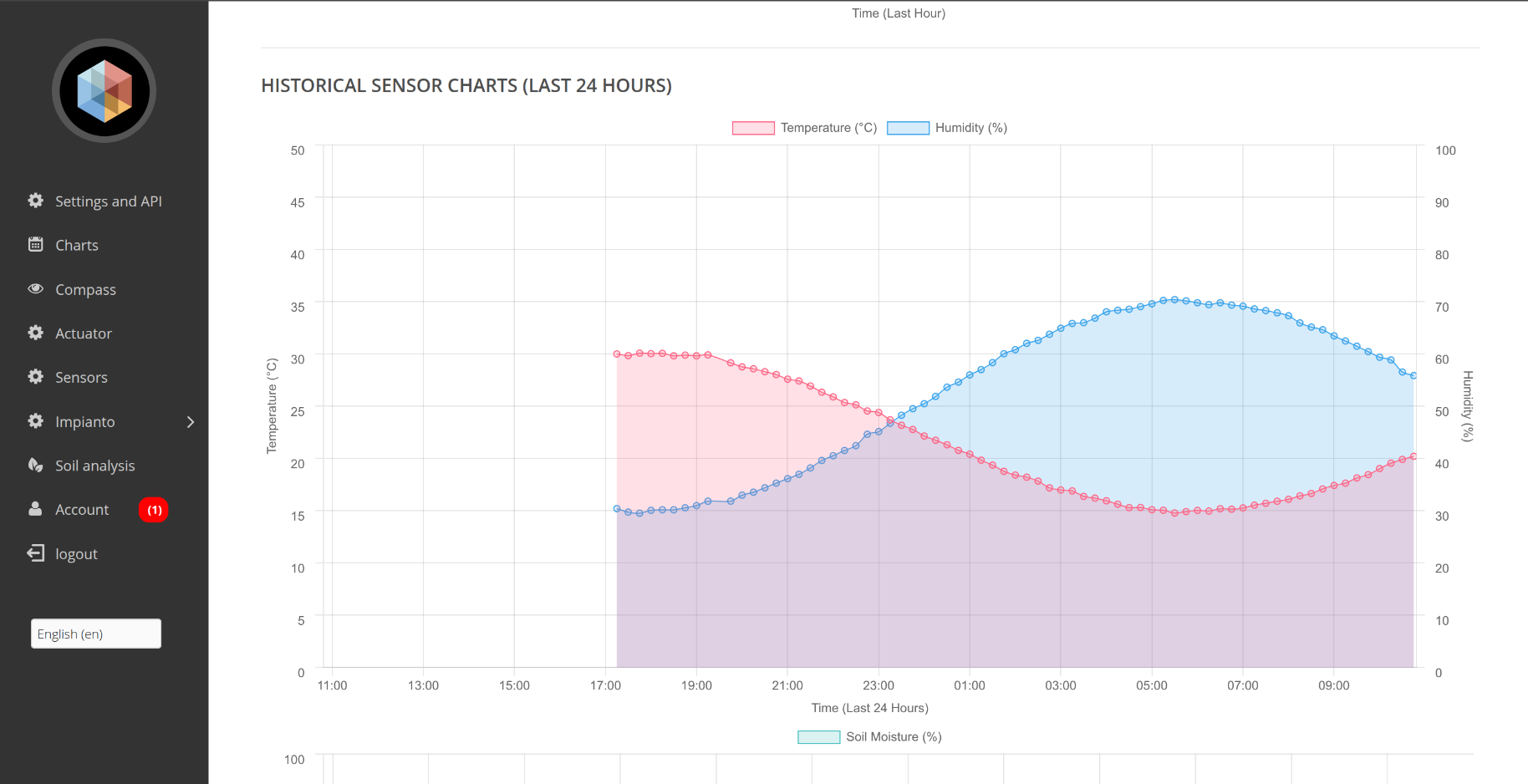

Funzionalità Chiave di TOMATO v1.0Il Minimum Viable Product (MVP) si concentra su tre funzionalità essenziali:Grafici Interattivi: Visualizzazione dei dati storici dei sensori (ad esempio, pH, EC, temperatura) con opzioni di zoom, pan e selezione dell’intervallo temporale per analisi dettagliate. Regole di Automazione: Creazione di logica IF-THEN (ad esempio, “SE pH < 5.5, ALLORA attiva la pompa pH-up per 10 secondi”) tramite un’interfaccia user-friendly. Avvisi Personalizzabili: Impostazione di soglie minime/massime per i sensori, con notifiche in-app o via email per eventi critici.

Definizione di “Completato”TOMATO v1.0 è considerato completo quando è deployato su un server e gli utenti possono:Registrarsi, accedere e gestire il proprio profilo. Creare e configurare un sistema idroponico con sensori e attuatori. Visualizzare dati in tempo reale e storici tramite dashboard interattive. Configurare regole di automazione e ricevere avvisi per condizioni critiche.

L’applicazione è costruita con uno stack tecnologico moderno, che include Django, PostgreSQL e Chart.js, garantendo scalabilità e reattività. Supporta l’integrazione IoT con dispositivi come ESP32, consentendo una comunicazione fluida tra hardware e app tramite API REST sicure.Node-RED: Una Breve Storia e PanoramicaNode-RED è uno strumento di programmazione open-source basato su flussi, sviluppato da IBM nel 2013, inizialmente progettato per semplificare le integrazioni IoT.

Creato da Nick O’Leary e Dave Conway-Jones, mira a fornire un’interfaccia visiva per connettere dispositivi hardware, API e servizi online senza richiedere competenze avanzate di programmazione.

Costruito su Node.js, Node-RED consente agli utenti di creare flussi di automazione trascinando e collegando nodi per formare sequenze logiche. La sua architettura leggera ed estensibile lo ha reso una soluzione di riferimento per sviluppatori IoT, hobbisti e professionisti che gestiscono sistemi complessi.Dalla sua nascita, Node-RED è cresciuto significativamente:2016: Node-RED entra a far parte della JS Foundation (ora OpenJS Foundation), garantendo uno sviluppo guidato dalla comunità. 2019: La versione 1.0 introduce una gestione migliorata dei flussi e una maggiore scalabilità. 2025: Node-RED vanta un ecosistema vivace con migliaia di nodi contribuiti dalla comunità, supportando integrazioni con MQTT, HTTP, WebSocket e numerosi protocolli e piattaforme IoT.

La forza di Node-RED risiede nel suo modello di programmazione visiva, che astrae la complessità del codice in flussi intuitivi. Funziona su JavaScript (Node.js), ma gli utenti interagiscono principalmente tramite un editor basato su browser, rendendolo accessibile a non programmatori, pur rimanendo potente per gli sviluppatori.Integrazione di TOMATO con Node-REDL’integrazione di TOMATO con Node-RED rappresenta un passo avanti significativo, consentendo agli utenti di gestire sistemi idroponici complessi con una flessibilità senza precedenti. Node-RED funge da strato middleware, collegando il backend di TOMATO a un’ampia gamma di dispositivi IoT, sensori e servizi esterni.

Questa integrazione sfrutta la programmazione visiva di Node-RED per estendere le capacità di automazione di TOMATO, permettendo agli utenti di creare flussi di lavoro sofisticati senza modificare il codice dell’applicazione principale.Come Funziona l’IntegrazioneFlusso di Dati: L’API REST di TOMATO (ad esempio, /api/v1/readings/, /api/v1/actuators/) si interfaccia con Node-RED tramite nodi HTTP. I dati dei sensori da dispositivi ESP32 vengono inviati a TOMATO, che Node-RED può recuperare o inviare ad altri sistemi (ad esempio, piattaforme cloud, broker MQTT). Logica di Automazione: L’editor basato su flussi di Node-RED consente agli utenti di creare regole di automazione personalizzate oltre la logica IF-THEN integrata in TOMATO. Ad esempio, un flusso potrebbe combinare più input di sensori (pH, temperatura, luce) per attivare azioni sequenziali degli attuatori (ad esempio, pompa, ventilatore, luce). Integrazioni Esterne: Node-RED collega TOMATO a servizi esterni come API meteorologiche, Google Sheets per il logging dei dati o Telegram per le notifiche, migliorando la funzionalità dell’app senza richiedere modifiche al backend. Flessibilità Hardware: Node-RED supporta protocolli come MQTT, Modbus e Zigbee, permettendo a TOMATO di interfacciarsi con una gamma più ampia di dispositivi IoT oltre ESP32, come sistemi basati su Raspberry Pi o Arduino.

Dettagli di ImplementazioneConfigurazione di Node-RED: Un’istanza di Node-RED viene eseguita insieme al server Django di TOMATO, sullo stesso server o su un dispositivo separato (ad esempio, Raspberry Pi). Comunica con TOMATO tramite chiavi API sicure e HTTPS. Nodi Personalizzati: Gli utenti possono installare o creare nodi Node-RED specifici per TOMATO, come un nodo “TOMATO Sensor” per recuperare le letture dei sensori o un nodo “TOMATO Actuator” per inviare comandi di controllo. Sicurezza: I flussi di Node-RED sono protetti utilizzando l’autenticazione JWT di TOMATO, garantendo che solo gli utenti autorizzati possano accedere o modificare i dati. Esempio di Flusso: Un flusso Node-RED potrebbe interrogare l’endpoint /api/v1/readings/ di TOMATO ogni 5 minuti, verificare se il pH supera 6.5 e attivare una richiesta POST a /api/v1/actuators/control/ per attivare una pompa pH-down. Il flusso potrebbe anche registrare l’evento in un file CSV o inviare un avviso su Telegram.

Controllo di Sistemi Complessi con il Linguaggio di Node-REDIl modello di programmazione di Node-RED si basa su JavaScript, eseguito all’interno di un runtime Node.js, ma la sua interfaccia visiva astrae gran parte della complessità del codice. Gli utenti creano flussi collegando nodi, ciascuno dei quali rappresenta una funzione specifica (ad esempio, richiesta HTTP, operazione logica, pubblicazione MQTT). Di seguito, esploriamo come le capacità di Node-RED consentono il controllo di sistemi idroponici complessi e i vantaggi che porta a TOMATO.Caratteristiche Chiave di Node-RED per il Controllo di Sistemi ComplessiProgettazione Visiva dei Flussi:Gli utenti trascinano e collegano nodi per creare flussi di lavoro, come la lettura dei dati dei sensori, l’applicazione di logica e l’attivazione degli attuatori. Ad esempio, un flusso potrebbe monitorare pH ed EC, calcolare un rapporto di dosaggio dei nutrienti e attivare più pompe in sequenza. L’interfaccia visiva riduce la curva di apprendimento, rendendola accessibile a coltivatori senza esperienza di programmazione.

Logica Basata su JavaScript:Il nodo “Function” di Node-RED consente agli utenti di scrivere codice JavaScript personalizzato per logica avanzata. Ad esempio, un nodo funzione potrebbe calcolare una media ponderata delle letture di temperatura da più sensori per regolare dinamicamente la velocità di una ventola. Esempio:javascript

if (msg.payload.pH > 6.5 && msg.payload.EC < 1.8) { msg.payload = { actuator_id: 1, action: “turn_on”, duration: 10 }; return msg; }

Questo codice verifica i valori di pH ed EC, attivando una pompa se le condizioni sono soddisfatte.

Ecosistema di Nodi Estensivo:La libreria di Node-RED include migliaia di nodi contribuiti dalla comunità, supportando integrazioni con MQTT, WebSocket, servizi email e piattaforme cloud come AWS IoT o Google Cloud. Per l’idroponica, nodi come node-red-contrib-modbus possono interfacciarsi con sensori industriali, mentre node-red-node-email può inviare avvisi.

Automazione Basata su Eventi:Node-RED supporta flussi basati su eventi, ideali per il controllo idroponico in tempo reale. Ad esempio, un flusso potrebbe ascoltare un evento “dispositivo offline” da TOMATO e attivare una pompa di backup per prevenire guasti del sistema. Timer e scheduler consentono operazioni cicliche, come l’accensione/spegnimento delle luci secondo un ciclo 16/8 ore.

Scalabilità:Node-RED può gestire più dispositivi e sistemi contemporaneamente, rendendolo adatto per gestire grandi impianti idroponici con decine di sensori e attuatori. I flussi possono essere modularizzati e riutilizzati su diversi sistemi, riducendo il tempo di configurazione per nuove installazioni.

Esempio: Controllo di un Sistema Idroponico ComplessoImmaginiamo una grande serra idroponica con più serbatoi di nutrienti, luci LED per la crescita e sistemi di controllo del clima. Un flusso Node-RED potrebbe:Recuperare Dati: Utilizzare un nodo HTTP Request per estrarre dati di pH, EC e temperatura dall’endpoint /api/v1/readings/ di TOMATO ogni 10 minuti. Elaborare Logica: Usare un nodo Function per valutare condizioni (ad esempio, “SE pH > 6.5 E temperatura < 25°C, ALLORA regola la pompa dei nutrienti e attiva il riscaldatore”). Attuare: Inviare comandi all’endpoint /api/v1/actuators/control/ di TOMATO per attivare pompe e riscaldatori. Integrare Dati Esterni: Usare un nodo Weather API per ottenere dati di umidità locale e regolare le ventole di ventilazione di conseguenza. Registrare e Notificare: Salvare i dati storici in Google Sheets tramite un nodo dedicato e inviare notifiche Telegram per eventi critici.

Prospettive Aperte dall’Integrazione con RobotDaZero

RobotDaZero è una piattaforma italiana che promuove l’automazione e l’IoT attraverso tutorial, kit hardware e software open-source, rendendo l’innovazione accessibile a hobbisti e professionisti. L’infrastruttura di RobotDaZero, che include microcontrollori come ESP32 e Raspberry Pi, si integra perfettamente con TOMATO e Node-RED, creando un ecosistema robusto per il controllo di impianti idroponici complessi.Vantaggi dell’Integrazione con RobotDaZeroHardware Accessibile: RobotDaZero fornisce kit hardware economici, come sensori di pH, EC e temperatura compatibili con ESP32, che si collegano facilmente a TOMATO tramite Node-RED.

Questi kit riducono i costi di configurazione per gli utenti finali. Tutorial e Documentazione: La comunità di RobotDaZero offre guide dettagliate per configurare dispositivi IoT con Node-RED, aiutando gli utenti di TOMATO a implementare flussi complessi senza esperienza tecnica avanzata. Scalabilità per Grandi Impianti: L’infrastruttura di RobotDaZero supporta reti di dispositivi multipli, consentendo a TOMATO di gestire serre idroponiche di grandi dimensioni tramite flussi Node-RED scalabili.

Integrazione con MQTT: RobotDaZero promuove l’uso di MQTT per la comunicazione IoT, che Node-RED gestisce in modo nativo. Questo permette a TOMATO di ricevere dati in tempo reale da sensori distribuiti in una serra e inviarli al backend per l’elaborazione. Personalizzazione Avanzata: Gli utenti possono sfruttare i progetti open-source di RobotDaZero per costruire sensori e attuatori personalizzati, integrandoli con TOMATO tramite Node-RED per applicazioni specifiche, come il controllo di orti verticali o serre automatizzate.

Prospettive FutureL’integrazione di TOMATO con Node-RED e RobotDaZero apre numerose possibilità:Controllo di Sistemi Distribuiti: Node-RED può coordinare più serre in diverse località, con TOMATO che funge da hub centrale per il monitoraggio e la gestione.

Automazione Avanzata: Gli utenti possono creare flussi Node-RED che integrano intelligenza artificiale (ad esempio, modelli predittivi per la crescita delle piante) utilizzando nodi come node-red-contrib-tensorflow. Espansione nei Mercati Educativi: RobotDaZero potrebbe collaborare con scuole e università per utilizzare TOMATO come strumento didattico per insegnare l’idroponica e l’IoT, con Node-RED come piattaforma di apprendimento visiva. Integrazione con l’Industria 4.0: Per applicazioni commerciali, TOMATO e Node-RED possono interfacciarsi con sistemi industriali (ad esempio, PLC tramite Modbus), consentendo la gestione di impianti idroponici su larga scala. Comunità e Open Source: RobotDaZero può ospitare una libreria di flussi Node-RED specifici per TOMATO, permettendo agli utenti di condividere e scaricare configurazioni pronte all’uso per scenari comuni (ad esempio, coltivazione di basilico o lattuga).

Conclusione

TOMATO, con la sua integrazione con Node-RED e il supporto dell’infrastruttura di RobotDaZero, rappresenta una svolta nel campo dell’idroponica automatizzata. La combinazione della gestione centralizzata di TOMATO, della programmazione visiva di Node-RED e dell’hardware accessibile di RobotDaZero consente agli utenti di creare sistemi idroponici altamente personalizzabili e scalabili, adatti sia a coltivatori hobbisti che a professionisti. Le possibilità offerte da questa sinergia – dal controllo in tempo reale di serre complesse all’integrazione con servizi cloud e IoT – posizionano TOMATO come una soluzione leader per la coltivazione idroponica moderna. Con il continuo sviluppo della comunità open-source e l’espansione di RobotDaZero, il futuro dell’idroponica automatizzata appare più verde che mai.
