Una centralina elettronica per controllare il livello di un serbatoio

INTRODUZIONE #

Un semplice progetto con ESP32 o Arduino per leggere in tempo reale il livello dei liquidi in un serbatoio. Useremo un sensore ad ultrasuoni ANGEEK JSN-SR04T con portata max di circa 3.5 mt e un normale display LCD.

Questo hardware minimale serve a controllare la profondità di un serbatoio fino a circa 4 metri di altezza e a mostrare in real time e in modo continuo il valore della colonna del liquido. Un aspetto interessante e la capacità di adattarsi alla quantità “iniziale” del liquido con una facile calibrazione dei sensori.

La routine di calibrazione per l’ESP32 è davvero semplice ma comunque interessante per chi vuole imparare a programmare con Arduino/Ep32 e vi consigliamo di scaricare il programma (free come sempre) dal nostro sito Github.

Nell’articolo troverete molte foto della realizzazione pratica e dell’assemblaggio sperimentale che abbiamo adottato per costruire box e circuito.

Dovendo lavorare in un ambiente sottoposto a perdite di liquidi (l’acqua non è amica della elettronica!) Abbiano provveduto a schermare la basetta dalle infiltrazioni usando una cornicetta in plastica PET costruita con la stampante 3D.

I COMPONENTI DEL KIT #

1. Modulo display LCD 16X2 carattere seriale blu con retroilluminazione
2. Scheda di Sviluppo ESP-WROOM-32 ESP-32 ESP-32S 2.4GHz WiFi
3. Sensore ad ultrasuoni impermeabile ANGEEK JSN-SR04T
4. Circuito stampato multi-funzione Robotdazero 4 Potenziometro 5 KOhm
5. Alimentatore Wall da 5V e 3A.
6. Circuito stampato multunzione Robotdazero “orange”

ATTENZIONE: nel kit non sono inclusi: box, cavetti, connettori Dupont, viti, staffe etc. Forniamo solo la parte elettronica compreso l’alimentatore da muro.

IL CODICE SORGENTE #

#include <LiquidCrystal_I2C.h>
#include <math.h>
#include <Wire.h>

#define I2C_SDA 23
#define I2C_SCL 18
#define VELOCITA_DEL_SUONO 0.034
#define TENTATIVI_CALIBRAZIONE 8

const int echoPin = 21;
const int trigPin = 22;
const int PinPotenziometro = 13;

int   DistanzaCm;
long  DurataPing;

float ValorePotenziometro;
float h[3];
float CalibrazioneSensore;
float Livello;

LiquidCrystal_I2C lcd(0x27,16,2);


void setup()
{
  Serial.begin(115200);
  Wire.begin(I2C_SDA, I2C_SCL, 10000);
  lcd.init();
  lcd.clear();
  lcd.backlight();
  lcd.setCursor(0,0);
  lcd.print("Inizio procedura");
  delay(3000);

  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);

  for (int ix=1; ix<=TENTATIVI_CALIBRAZIONE; ix++)
  {
    ValorePotenziometro = round(analogRead(PinPotenziometro)/10);
    h[ix%3] = ValorePotenziometro;
    Serial.print("Trimmer: ");
    Serial.println(ValorePotenziometro);
    lcd.clear();
    lcd.print("Trimmer: ");
    lcd.print(ValorePotenziometro);
    delay(1000);
  }

  Livello = 10 * int((h[0]+h[1]+h[2]) / 30);
  CalibrazioneSensore = 0;
  Serial.print("Livello iniziale (cm): ");
  Serial.println(Livello);
  Serial.println("Fine setup\n");

  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Liv. iniziale cm:");
  lcd.setCursor(0,1);
  lcd.print(Livello);
  delay(3000);
}


void loop()
{
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  DurataPing = pulseIn(echoPin, HIGH);
  DistanzaCm = DurataPing * VELOCITA_DEL_SUONO/2;

  if (!CalibrazioneSensore) {
    CalibrazioneSensore = DistanzaCm;
    Serial.print("Aria libera iniziale (cm): ");
    Serial.println(CalibrazioneSensore);
    Serial.println("\n");
  }

  Serial.print("Aria libera (cm): ");
  Serial.println(DistanzaCm);
  Serial.print("Livello liquido (cm): ");
  Serial.println(Livello - DistanzaCm + CalibrazioneSensore);
  Serial.println("\n");

  lcd.setCursor(0,0);
  lcd.print("Livello liquido:");
  lcd.setCursor(0,1);
  lcd.print("      ");
  lcd.setCursor(0,1);
  lcd.print(Livello - DistanzaCm + CalibrazioneSensore);
  lcd.setCursor(8,1);
  lcd.print("(cm)");
  delay(2000);
}

COME COSTRUIRE LA CENTRALINA A COSTO ZERO #

Il kit è disponibile sul nostro ecommerce ad un prezzo competitivo, ma nulla vieta di acquistare separatamente i pezzi su Amazon e di fare l’upload del nostro programma sul vostro ESP32. Il codice del programma è “free” e “open source”, potete dunque modificarlo a vostro piacere.

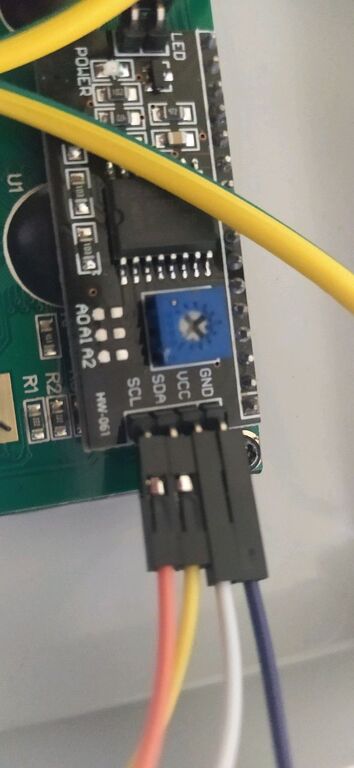

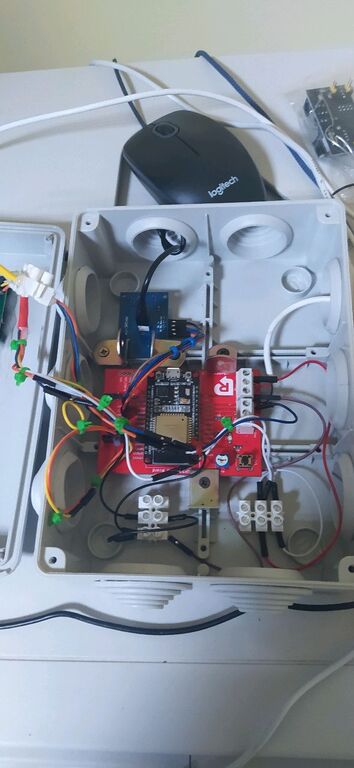

FOTO DEL KIT MONTATO #
